Detail produk:
|
| Jenis: | vertikal 6 inci | Bahan: | QT |
|---|---|---|---|
| Jaminan: | 10 tahun | Ukuran: | 3 inci hingga 25 inci |
| Jenis gigi: | gigi heliks | motor: | AC atau DC atau motor Hidrolik |
| Warna: | seperti yang dipersyaratkan | Aplikasi: | Pelacak PV, CSP, dan CPV |
| Menyoroti: | solar tracker drive,slewing drive for solar tracking system |
||

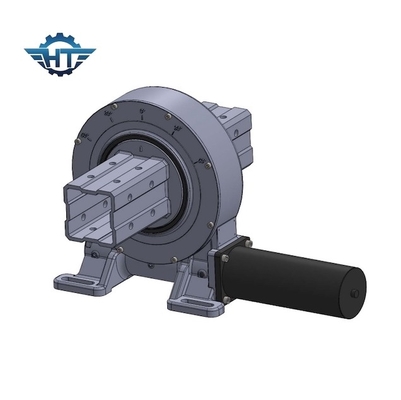

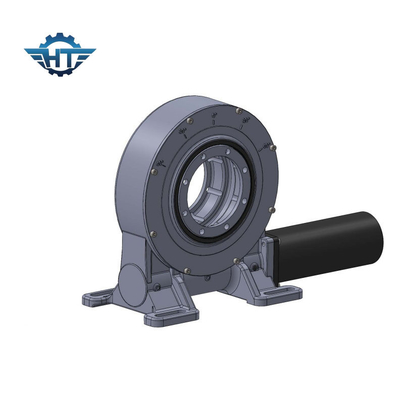

Vertikal Single Axis Worm Gear Slewing Drive Untuk Pelacak PV, CSP, dan CPV
Deskripsi Single Axis Worm Gear Slewing Drive
Slewing drive Hangtuo menggunakan teknologi gerakan presisi yang memberikan rasio besar dalam satu tahap gearing.Bantalan dan roda gigi dirakit menjadi rumah profil rendah, penahan sendiri, dan siap dipasang yang dioptimalkan untuk bobot versus kinerja.Produk yang sangat mudah beradaptasi ini juga memiliki ketahanan goncangan yang kuat, kinerja umur panjang, rotasi halus, perlindungan bantalan, dan opsi penggerak tertutup.Kami memiliki kemampuan untuk memberikan solusi khusus untuk aplikasi tertentu.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Produk kami meliputi penggerak slewing dan komponen terkait, yang terutama diterapkan dalam sistem pelacakan surya sumbu tunggal atau ganda, kendaraan konstruksi, mesin pelabuhan, kendaraan modular, dan sistem tenaga angin kecil.Penggerak/pereduksi slewing dipilih oleh pelanggan dari rumah dan kapal untuk sistem pelacakan panas matahari PV/CPV/CSP karena kombinasi cincin slewing dengan poros cacing jam pasir, yang memberikan lebih banyak kontak gigi, meningkatkan torsi penggerak, dan rotasi yang lebih halus.Ada berbagai ukuran yang tersedia dari 3 inci hingga 25 inci dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi di bidang pelacakan PV, CPV, CSP, dan tenaga panas matahari.
