Detail produk:
|
| Jenis: | VE8 Slewing Drive | Tempat asal: | Changzhou, Cina |
|---|---|---|---|
| Fungsi: | Tingkatkan Torsi | Sertifikasi: | ISO9001, CE |
| Perlindungan: | Rumah Tertutup IP66 | Bahan: | QT |
| Jaminan: | 10 tahun | Ukuran: | 3 inci hingga 25 inci |
| Menyoroti: | slewing drive for solar tracking system,solar tracker drive |
||

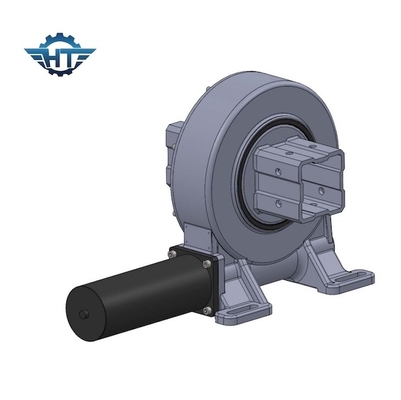

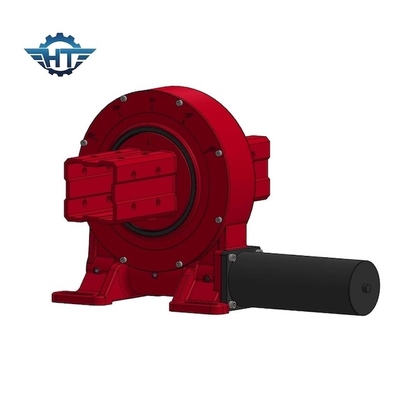

Vertikal Solar Tracker Slew Drive Dengan Amplop Worm Untuk Energi Terbarukan Surya
Deskripsi Solar Tracker Slew Drive
Cincin slewing, juga dikenal sebagai bantalan slewing atau bantalan meja putar, adalah bantalan besar yang mampu menopang lebih banyak beban aksial, beban radial, dan momen miring.Ini adalah bagian transmisi mesin yang penting.Ini memiliki cincin bagian dalam dan luar, rolling dan komponen lainnya.
Seseorang dapat menganggap penggerak slewing sebagai gearbox karena komponen gerak inti adalah bantalan slewing dan poros cacing.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Sebagai sumber daya, motor penggerak slew biasanya adalah motor roda gigi planetary DC, motor stepper DC, motor roda gigi AC, dll. Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Karena komponen inti adalah penggerak ring slewing, penggerak slewing dapat dengan mudah menahan gaya aksial dan radial.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Prinsip Kerja Slewing Drive
Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.
Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.
