Detail produk:
|
| Jenis: | Penggerak Slewing Sumbu Tunggal | Kelas keselamatan: | IP65 |
|---|---|---|---|
| Sertifikasi: | ISO9001, CE | Lindungi Fitur: | Diselubungi |
| Bahan: | QT | Jaminan: | 5 ~ 10 Tahun |
| Ukuran: | 3 inci hingga 25 inci | Aplikasi: | Sistem Pelacakan Matahari |
| Menyoroti: | slewing drive for solar tracking system,slew drive for solar tracker |
||

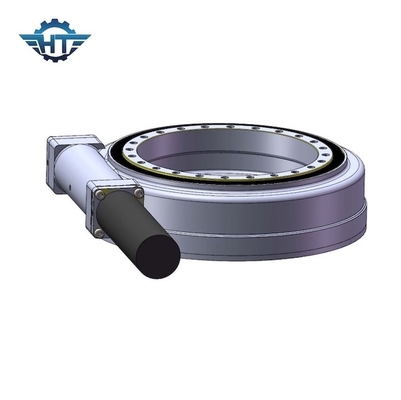

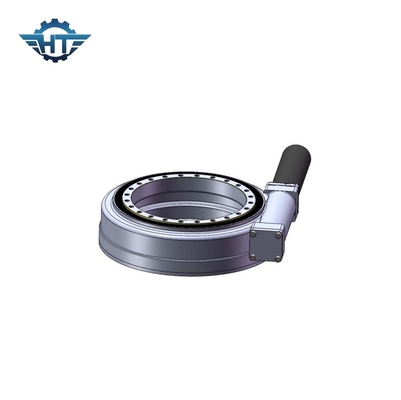

Anti Rust C4 Solar Slew Drive Dengan Hall Geared Motor Untuk Sistem Pelacakan Matahari
Deskripsi Solar Slew Drive
Desain mekanis pelacak harus memperhitungkan perpindahan maksimum matahari selama titik balik matahari musim panas (sudut offset maksimum antara sumbu).Pelacak sumbu tunggal datar atau pelacak sumbu kutub (sumbu tunggal miring), gerakan sudut maksimum biasanya tidak melebihi atau 120 °.
Desain struktur mekanis drive slew harus rapat dan aman, dengan mempertimbangkan ekspansi termal logam dan pemasangan drive slew yang benar.
Dalam kasus keausan mekanis yang wajar, kehilangan tekanan angin dan penyusutan material, sistem pelacakan dapat menjamin periode penggunaan 25 tahun.Pada saat yang sama, untuk melindungi masa pakai yang lama, semua bagian dari slew drive harus dilapisi dengan elektroplating atau perawatan anti karat permukaan lainnya.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
instruksi instalasi
Drive slewing seri SE umumnya dipasang secara horizontal.Dan kami juga merekomendasikan untuk menginstal secara horizontal dengan mempertimbangkan kinerja drive slewing.
