Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Nilai Torsi Keluaran: | 4300 Nm |
| Memegang Torsi: | 27200 Nm | Torsi Miring: | 16000 Nm |
| Efisiensi: | 40% | Tepat: | kurang dari 0,1 derajat |
| Menyoroti: | Gearbox Drive Slewing Vertikal,Drive Slewing Vertikal IP66,Sistem Pelacakan Surya Drive Slewing Vertikal |
||

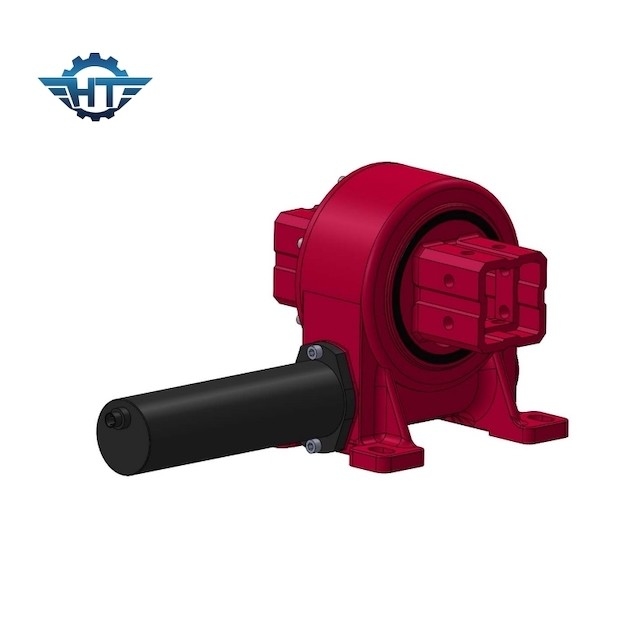

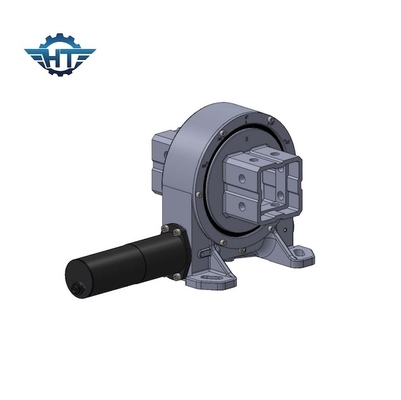

IP66 Vertical Slewing Drive Gearbox Untuk Sistem Pelacakan Surya Output Persegi
Deskripsi Gearbox Drive Slewing Vertikal
Sistem penggerak slew worm adalah unit yang dibangun secara kompak yang terdiri dari cincin slewing, pelat dasar, dan worm.Unit ini membawa keunggulan slewing ring dan worm menjadi satu kesatuan.
Sangat cocok untuk aplikasi yang menuntut rotasi lambat dengan gerakan kontinu atau siklis yang mampu menangani beban gabungan.Produk ini memiliki dimensi standar untuk menyambungkan motor listrik atau hidrolik serta menyambungkan seluruh sistem ke peralatan.
Karena kekompakannya, kekakuannya yang tinggi, dan keunggulan lain yang disebutkan, sistem penggerak cacing digunakan dalam berbagai peralatan seperti platform perakitan bergerak, sistem satelit, derek pemuatan hidraulik pada kendaraan pengangkut, derek laut kecil, tangga putar yang dapat diperpanjang, dalam unit roda besar pengangkut portal laut.
Data teknis
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 4300 Nm |
| Torsi Momen Miring | 16 K Nm | Memegang Torsi | 27 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 37:1 | Efisiensi | 40% |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Rotasi ±60 °, hard stop/batas keras di dalam drive jika perangkat lunak mengendalikan kegagalan
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
