Detail produk:
|
| Jenis: | VE Slewing Drive | Bahan: | 42CrMo atau 50Mn |
|---|---|---|---|
| Jaminan: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
| Jenis gigi: | gigi heliks | Motor: | AC atau DC atau Hidrolik |
| Warna: | Pelanggan diperlukan | Aplikasi: | sistem tenaga surya terkonsentrasi |
| Menyoroti: | solar tracker drive,slewing drive for solar tracking system |
||

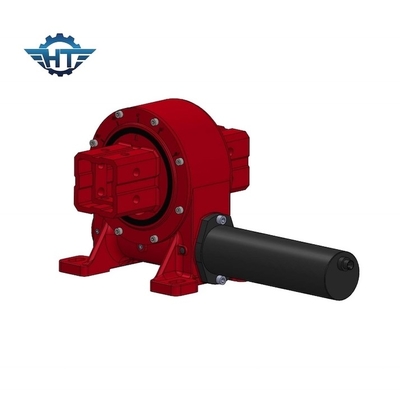

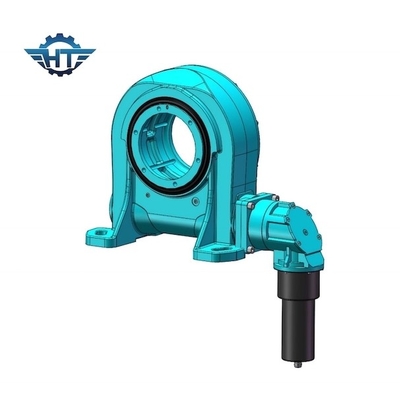

Heavy Duty Worm Gearbox IP66 Tertutup Zero Backlash Slew Drive Untuk Sistem Tenaga Surya Terkonsentrasi
Deskripsi Worm Gearbox
Slew drive adalah unit all-in-one yang terdiri dari slew ring, gear, housing, dan motor (listrik atau hidrolik) dan dirancang untuk pemuatan aksial, radial, dan momen.Kami mengembangkan drive slew gear worm backlash tinggi khusus untuk aplikasi yang membutuhkan akurasi tinggi.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Fitur
1. Hangtuo slew Drives ditenagai dengan teknologi cacing jam kaca (Double Enveloping) untuk meningkatkan penanganan beban, efisiensi dan akurasi.
2. Memproduksi berbagai macam gaya penggerak, ukuran model, rentang kinerja, opsi penyegelan, dan karakteristik pemasangan.
3. Ukuran model standar dari diameter 75mm hingga 800mm.
4. Serangan balik, hampir nol serangan balik
5. Mengunci sendiri
Beberapa Pilihan
1. Rasio reduksi gigi 31: 1 hingga 150: 1
2. Horizontal, vertikal, atau kombinasi pemasangan beberapa sumbu
3. Cacing tunggal atau cacing ganda
4. Opsi motor listrik atau Hidrolik
5. Perumahan: Terbuka atau Tertutup
6. Konfigurasi input yang disesuaikan
7. Desain khusus sesuai persyaratan aplikasi
