Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Warna standar: | RAL 9006 | Perbandingan gigi: | 57:1 |
| Nilai Torsi Keluaran: | 2000 Nm | Memegang Torsi: | 13500 Nm |
| Torsi Miring: | 13200 Nm | Efisiensi: | 40% |
| Beban Aksial: | 34 kN | Beban Radial: | 58 kN |
| Menyoroti: | 2000 Nm Solar Slew Drive,Planetary Gear Motor Solar Slew Drive,Solar Tracking System Slew Drive |
||

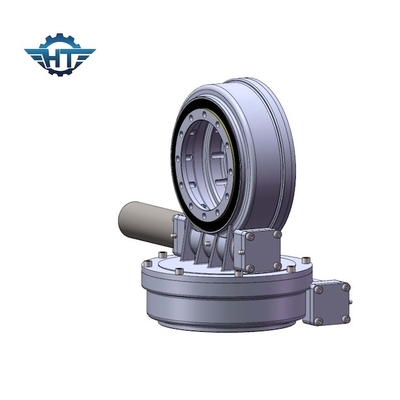

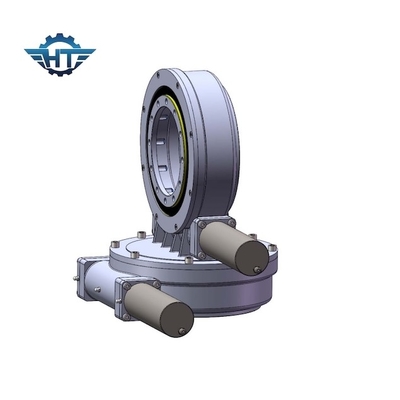

Dual Axis Solar Slew Drive Dengan Planetary Gear Motor Untuk Sistem Pelacakan Surya
Deskripsi Dual Axis Solar Slew Drive
Drive slewing Hangtuo memberikan rasio besar dalam satu tahap perpindahan gigi, dioptimalkan untuk bobot versus kinerja.Bantalan dan roda gigi dirakit menjadi rumah profil rendah, penahan sendiri, dan siap dipasang, memungkinkan produk bereaksi terhadap semua gaya aksial dan radial, dan menghasilkan momen miring yang diciptakan dalam aplikasi yang paling menantang.Produk yang sangat mudah beradaptasi ini juga memiliki ketahanan goncangan yang kuat, kinerja yang tahan lama, putaran yang mulus, perlindungan bantalan, dan opsi penggerak yang disegel.Semua manfaat teknis, dikombinasikan dengan standar kualitas terdepan di industri, menjadikan produk Hangtuo kandidat ideal untuk aplikasi tugas berat yang kritis terhadap kinerja.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Prinsip Kerja Slew Drive
Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.
Daftar Istilah Parameter Utama
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Self-locking: Hanya ketika dimuat, slewing drive tidak dapat memutar balik dan dengan demikian disebut self-locking.
