Detail produk:
|
| Bahan: | QT | Model: | SDE7" |
|---|---|---|---|
| Nilai Torsi Keluaran: | 2000 Nm | Torsi Miring: | 13200 Nm |
| Memegang Torsi: | 13500 Nm | Perbandingan gigi: | 57:1 |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Beban Aksial: | 34 kN | Beban Radial: | 58 kN |
| Menyoroti: | Dual Axis Solar Slew Drive,SDE7 Solar Slew Drive,Solar Slew Drive Dengan Planetary Gearbox |
||

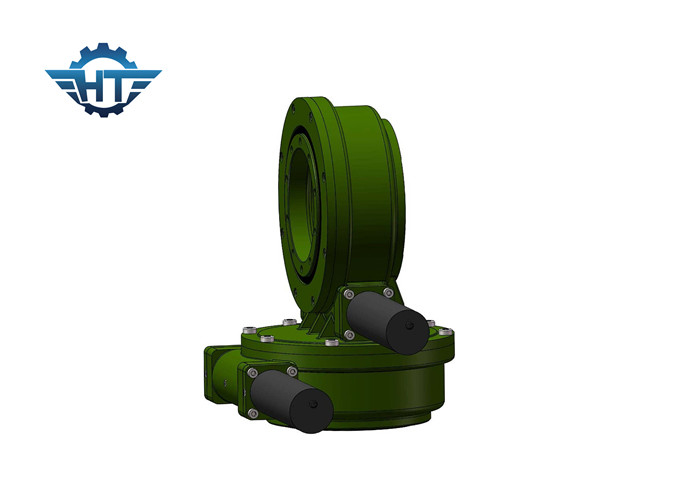

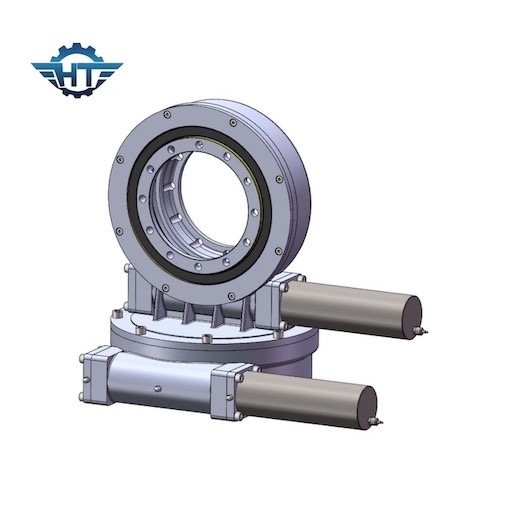

SDE7 Dual Axis Solar Slew Drive Dengan Planetary Gearbox Untuk Sistem Pelacakan Surya
Deskripsi Drive Slew Surya Sumbu Ganda
SDE7 dual axis slewing drive sangat cocok untuk situasi yang membutuhkan jalur ke arah matahari sepanjang waktu dari matahari terbit sampai terbenam.Hal ini dapat meningkatkan kapasitas produksi energi.Aplikasi umum termasuk pelacak surya sumbu ganda, juga dapat diterapkan pada antena satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Membungkus drive worm di dalam
2. Kontak multi gigi untuk memastikan beban tinggi
3. Fungsi penguncian sendiri
4. Dapat dicocokkan dengan berbagai jenis motor
Daftar Istilah Parameter Utama
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
beban radial:Muat vertikal ke sumbu bantalan slewing
beban aksial:Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Mengunci sendiri:Hanya ketika dimuat, drive slewing tidak dapat membalikkan putaran dan dengan demikian disebut self-locking.
Aplikasi
Drive slewing dapat digunakan untuk berbagai aplikasi.Area penyebaran berkisar dari ekskavator dan derek, penambangan terbuka dan turbin angin, hingga antena.Bidang aplikasi lainnya termasuk teknik dan sistem pelacakan surya.
