Detail produk:
|
| Jenis: | VE Slewing Drive | Bahan: | 42CrMo atau 50Mn |
|---|---|---|---|
| Jaminan: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
| Jenis gigi: | gigi heliks | Motor: | AC atau DC atau Hidrolik |
| Warna: | Pelanggan diperlukan | Aplikasi: | Pelacak Surya |
| Menyoroti: | solar slew drive,slewing drive for solar tracking system |
||

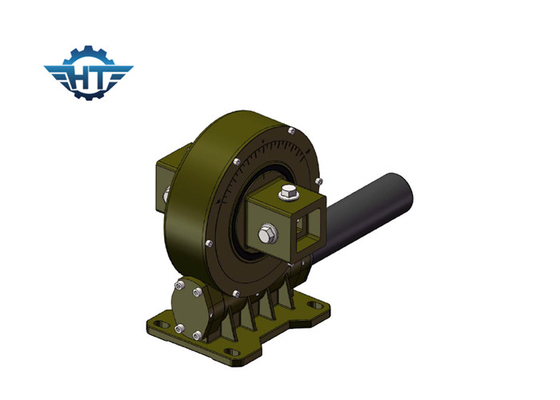

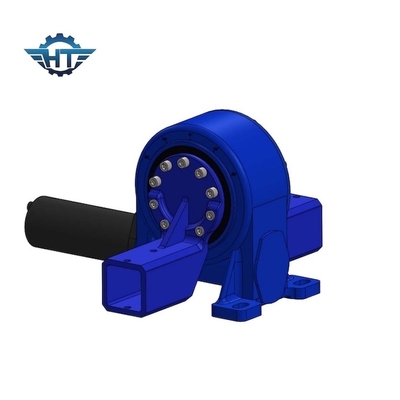

VE9 Vertikal Worm Gear Small Slew Drive Dengan Motor Gear 12VDC Dan Perumahan Tertutup
Worm Gear Small Slew Drive Deskripsi
Slew drive adalah mekanisme penggerak pengurangan kecepatan putar siklus penuh dengan sumber daya penggerak terintegrasi.Ini digunakan sebagai pengikut drive dan lampiran mekanisme.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Modularitas
Karena tingkat integrasi yang tinggi dari penggerak putar, pengguna tidak perlu membeli dan memproses setiap bagian dari komponen yang membentuk perangkat berputar, dan sampai batas tertentu mengurangi proses persiapan pada awal produksi produk, sehingga sangat meningkatkan produktivitas tenaga kerja.
2. keamanan
Penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik, dapat mencapai penguncian otomatis terbalik, yang hanya dapat digerakkan oleh cacing, dan tidak dapat digerakkan oleh roda gigi cacing.Fitur ini memungkinkan penggerak putar dapat digunakan secara luas dalam pengangkatan, pekerjaan udara dan peralatan lainnya, sambil meningkatkan sejumlah konten ilmiah dan teknologi, tetapi juga sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan pengoperasian.Slew drive dengan produk rotari tradisional, dibandingkan dengan pemasangan yang sederhana, mudah dirawat, pada tingkat yang lebih besar, menghemat ruang untuk pemasangan.
3. Sederhanakan desain host
Dibandingkan dengan penggerak roda gigi tradisional, penggerak roda gigi cacing dapat menjadi rasio pengurangan yang relatif besar, dalam beberapa kasus, tuan rumah dapat menghemat bagian peredam, sehingga dapat mengurangi biaya pengadaan untuk pelanggan, tetapi juga sangat mengurangi tingkat kegagalan tuan rumah.
Aplikasi
Produk kami meliputi penggerak slewing dan komponen terkait, yang terutama diterapkan dalam sistem pelacakan surya sumbu tunggal atau ganda, kendaraan konstruksi, mesin pelabuhan, kendaraan modular, dan sistem tenaga angin kecil.
Penggerak/pereduksi slewing dipilih oleh pelanggan dari rumah dan kapal untuk sistem pelacakan panas matahari PV/CPV/CSP karena kombinasi cincin slewing dengan poros cacing jam pasir, yang memberikan lebih banyak kontak gigi, meningkatkan torsi penggerak, dan rotasi yang lebih halus.Ada berbagai ukuran yang tersedia dari 3 inci hingga 25 inci dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi di bidang pelacakan PV, CPV, CSP, dan tenaga panas matahari.
