Detail produk:
|
| Perbandingan gigi: | 31:1 | Torsi Keluaran Normal: | 533 Nm |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Menahan Torsi: | 7000 Nm |
| Torsi Miring: | 744 Nm | Torsi keluaran terukur: | 0,065 RPM |
| Penggunaan: | Sistem Pelacakan Surya Miring | Fitur Lindungi: | IP66 |
| Menyoroti: | solar tracker drive,solar slew drive |
||

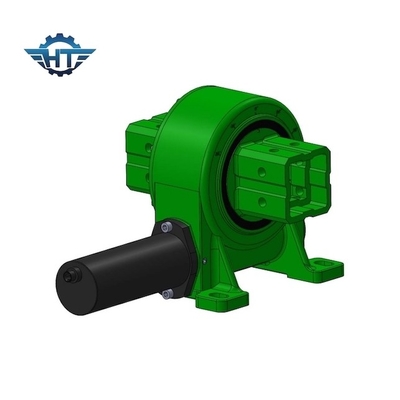

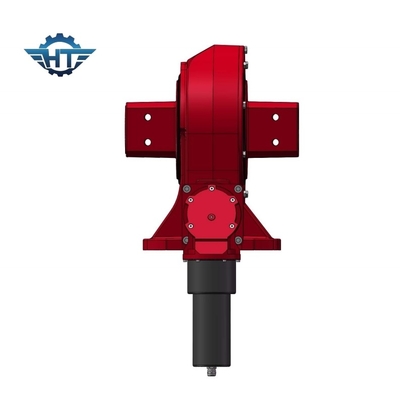

3 Inch IP66 Small Slew Drive Dengan 24VDC Planetary Gear Motor Untuk Sistem Pelacakan Matahari miring
Deskripsi Drive Slew Kecil
Sistem penggerak slew adalah unit yang dibangun secara kompak yang terdiri dari cacing, gigi, dasar, rumah, bantalan dan aksesoris lainnya.
Penggerak SE kami menawarkan kandang yang dinilai IP66 yang melindungi hampir lengkap dari partikel lingkungan seperti debu, kotoran, pasir, dan bahkan air.Peralatan pengujian kami memastikan produk kami 30 tahun lapangan
seumur hidup.
Parameter Kinerja Model VE
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Motor yang berbeda (220VAC, 380VAC motor, 12VDC, 24VDC, 48VDC motor, servo motor dan stepper motor) dapat dirancang sesuai dengan kebutuhan pelanggan.
Motor DC
1Mengadopsi struktur pendukung ganda untuk poros output sehingga torsi maksimum gearbox meningkat banyak.
2. roda matahari dan roda planet terhubung dengan spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3Kami menggunakan gear spiral pada tahap input yang membuat kebisingan rendah dan berjalan lancar pada kecepatan tinggi.Cincin gigi bagian dalam dipisahkan sehingga kita bisa membuat lebih banyak rasio dan desain yang fleksibel.Kotak gigi dan motor ditempatkan oleh fix seam dengan sekrup di aksial yang meningkatkan akurasi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan pemegang rolling pin di dalam planetary wheel.we menggunakan rolling pin grinding bukannya geser grinding sehingga umur gearbox jauh lebih lama.
5Struktur pendukung ganda; Penggilingan internal pada lubang dalam gigi planet yang membuat bulatnya lubang dalam kurang dari 0,003mm;berjalan dengan bergulir alih-alih geser;HRC60 presisi pengikis permukaan gigiMengadopsi semua teknologi ini memastikan operasi yang sangat tenang dan stabil dan waktu hidup yang panjang lebih dari 10000 jam.www
