Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Nilai Torsi Keluaran: | 1750Nm |
| Memegang Torsi: | 13200Nm | Torsi Miring: | 7000Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | solar tracker drive,solar slew drive |
||

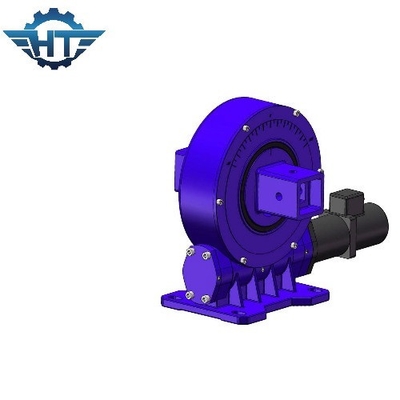

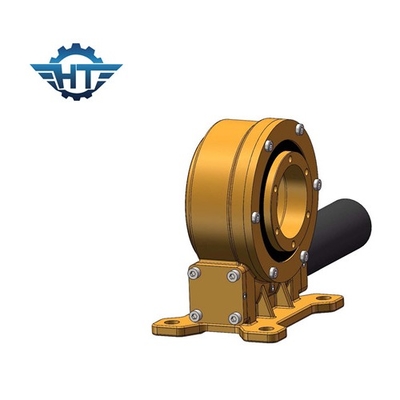

Efisiensi Tinggi Slew Drive Kecil Dengan Motor Gear Planet 24VDC Untuk Pelacak Surya
Deskripsi Drive Slew Kecil
Drive slew vertikal dipasang secara vertikal, dirancang khusus untuk sistem pelacakan surya sumbu tunggal datar yang memerlukan pelacakan ke arah matahari untuk timur ke barat.Rotasi yang tepat dari penggerak slew vertikal memungkinkan mekanisme untuk melacak dengan sempurna.Drive slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Torsi Momen Miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan slewing
Beban aksial:Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut self-locking.
