Penggerak Slewing Vertikal
Created with Pixso. Single Axis Solar Tracker Small Slew Drive Untuk Pelacak Surya Terkonsentrasi

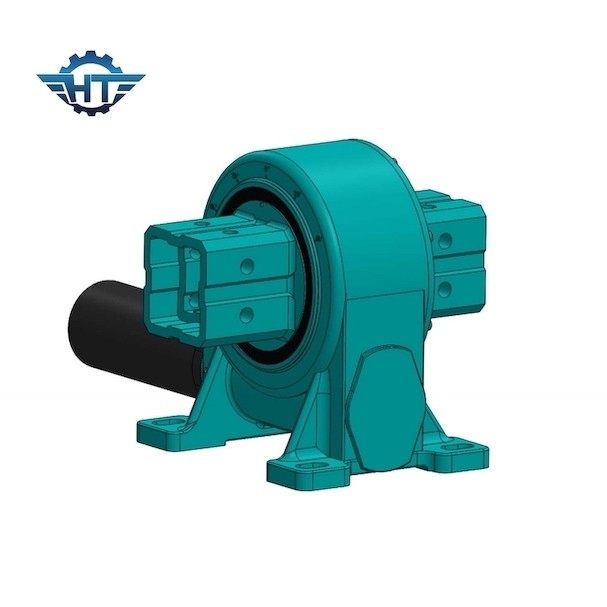

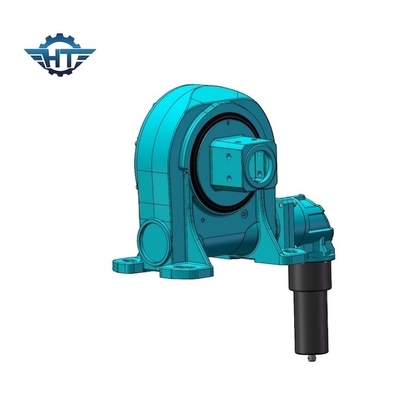

Single Axis Solar Tracker Small Slew Drive Untuk Pelacak Surya Terkonsentrasi

Brand Name: HANGTUO
Model Number: VE5"
MOQ: 1 buah
harga: 145~226 USD/PC
Delivery Time: 15 ~ 30 hari
Detail Information
Tempat asal:
CINA
Sertifikasi:
CE, ISO9001
Jenis:
VE5 Slewing Drive
Bahan:
42CRMN atau 50Mn
Aplikasi:
Pelacak Surya Terkonsentrasi
Jaminan:
10 tahun
Warna:
Pelanggan diperlukan
Ukuran:
3 Inci - 25 Inci
Motor:
24VDC
Fitur:
Panjang umur
Kemasan rincian:
KOTAK KAYU LAPIS
Menyediakan kemampuan:
12000 PCS/TAHUN
Menyoroti:

solar slew drive

,

slewing drive for solar tracking system

Product Description

Single Axis Solar Tracker Small Slew Drive Untuk Pelacak Surya Terkonsentrasi



Deskripsi Drive Slew Kecil



Drive Slew, biasa disebut sebagai worm drive atau bantalan slewing, adalah sistem yang lengkap dan siap untuk dipasang yang terdiri dari roda gigi atau bantalan cincin slewing, cacing, alas, dan rumahan yang sepenuhnya tertutup.Itu dapat disesuaikan dengan motor hidrolik atau listrik, gearbox planet.



Parameter Kinerja Model VE



Parameter Kinerja Model VE
Model Nilai Torsi Keluaran (Nm) Memegang Torsi (kN.m) Torsi Miring (kN.m) Beban Aksial (kN) Beban Radial (kN) Perbandingan Efisiensi

presisi

(Derajat)

AKU P Tep Kerja (℃) Mengunci sendiri Berat (kg)
3" 806 9 5 22 15 31: 1 40% 0.15 66 -40~+80 Ya 12kg
5" 962 30 6 16 27 37:1 40% 0.15 66 -40~+80 Ya 18kg
7" 7344 60 10 34 58 51:1 40% 0.15 66 -40~+80 Ya 32kg
8" 8000 70 14 50 80 50:1 40% 0.15 66 -40~+80 Ya 28kg
9" 8784 80 16 60 130 61: 1 40% 0.15 66 -40~+80 Ya 52kg
12" 11232 100 25 77 190 78: 1 40% 0.15 66 -40~+80 Ya 65kg
14" 12240 120 48 110 230 85: 1 40% 0.15 66 -40~+80 Ya 88 kg
17" 14688 136 67 142 390 102: 1 40% 0.15 66 -40~+80 Ya 135 kg
21" 18000 140 89 337 640 125: 1 40% 0.15 66 -40~+80 Ya 192 kg
25" 21600 150 112 476 950 150: 1 40% 0.15 66 -40~+80 Ya 251 kg



Fitur



1. Putar dari 0~180 °

2. Hubungkan motor penggerak di sisi kiri atau kanan

3. Gemuk telah diisi sebelum pabrik

4. Instalasi sederhana

5. Pemanfaatan ruang yang rasional

6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan

7. Metode memulai dan berhenti yang mudah dan lancar

8. Torsi backholding tinggi, cocok untuk pemasangan vertikal

9. Perawatan rendah



Aplikasi



Pelacakan pembangkit listrik fotovoltaik mencakup hubungan sumbu tunggal datar, hubungan sumbu tunggal miring, sumbu tunggal miring, dan sistem pelacakan dua sumbu.



1. Hubungan sumbu tunggal datar

Cocok untuk garis lintang di bawah 30 derajat dan kemiringan tanah kurang dari 12 derajat.

2. Tautan sumbu tunggal miring

Cocok untuk lintang sedang hingga tinggi, tanahnya harus rata.

3. Unit sumbu tunggal miring

Cocok untuk lintang sedang hingga tinggi.

4. Sumbu ganda

Cocok untuk semua garis lintang.
