Detail produk:
|
| Perbandingan gigi: | 31:1~150:1 | Sumbu: | Sumbu Tunggal Vertikal |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Struktur: | Cacing dan Peralatan |
| Masa hidup: | 30 tahun | Warna: | RAL9006 |
| Penggunaan: | Pelacak Surya | Fitur Lindungi: | IP66 |
| Menyoroti: | solar tracker drive,slewing drive for solar tracking system |
||

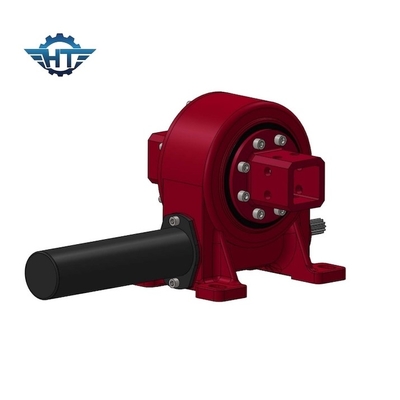

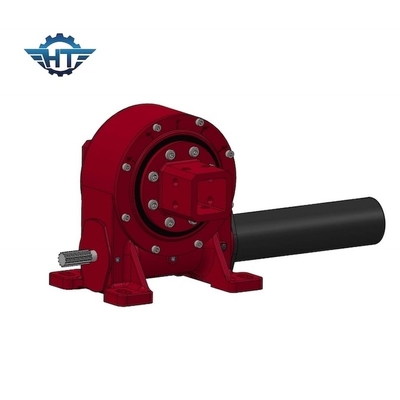

Sandglass Worm Gear Slew Drive Untuk Solar Tracker Dengan 24VDC Planetary Gear Motor
Worm Gear Slew Drive Deskripsi
SE single axis horizontal slewing drive adalah komponen penting dalam sistem pelacakan surya single axis dan sistem pelacakan surya dual axis.energi angin dll.
Sebuah pelacak sumbu tunggal mengorientasikan modul PV di sepanjang satu sumbu rotasi, bergerak secara horizontal dari timur ke barat saat matahari bergerak.Memindahkan modul PV ini mengharuskan reduktor menawarkan torsi beban dan putaran ¢ sesuatu yang hanya bisa ditawarkan oleh drive berputar yang sangat khusus. Pelacak yang diterapkan drive berputar yang melibatkan sejumlah besar gigi pada garis pitch dari cincin gigi akan menawarkan jumlah maksimum kekuatan, daya tahan dan kinerja.Hal ini memastikan pelacak memiliki umur lapangan yang paling lama mungkin dengan jumlah minimum waktu henti atau biaya perawatan.
Pelacak dua sumbu berputar dari sisi ke sisi dan ke atas dan ke bawah, memungkinkan pelacakan gerakan matahari yang lebih tepat.Mengingat bahwa mereka menggunakan dua derajat kebebasan, menggunakan drive putar yang kuat dan kuat bahkan lebih penting untuk fungsi yang dapat diandalkan dan terus menerus di lapangan.
Parameter Kinerja Model VE
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Keuntungan
1. Rotasi 360 derajat
2. Penggerak motor yang terhubung ke sisi kiri atau kanan
3Selama pemasangan, tidak perlu menyesuaikan jarak celah gigi; ini sudah ditetapkan oleh produsen sebelum pabrik
4Grease telah diisi sebelum pabrik
4. Pemasangan sederhana dan pemeliharaan rendah
5. Penggunaan ruang yang rasional
6. Gear adalah mengunci sendiri; oleh karena itu rem tidak diperlukan
7. Metode yang mudah dan lancar untuk memulai dan berhenti
8. torsi miring tinggi, cocok untuk instalasi horizontal
