Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Perbandingan gigi: | 61: 1 | Nilai Torsi: | 4300 Nm |
| Memegang Torsi: | 27200 Nm | Torsi Miring: | 16000 Nm |
| Efisiensi: | 40% | Keluaran: | Penghubung jalur pipa |
| Menyoroti: | solar tracker drive,solar slew drive |
||

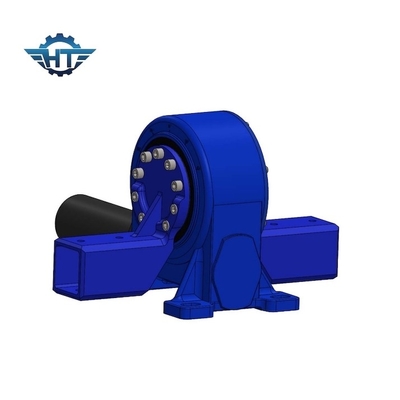

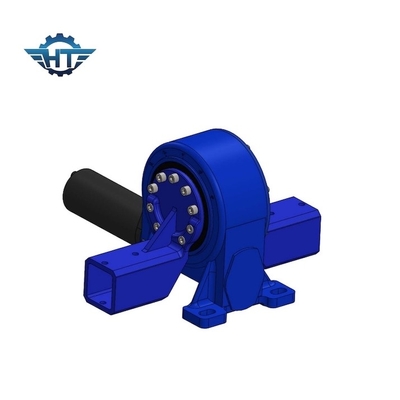

Drive Slew Worm Gear Tertutup Dengan Output Tabung Squre Untuk Sistem Pelacakan Surya
Worm Gear Slew DriveKeterangan
Modul berputar drive slewing adalah unit rotasi kompak yang terintegrasi dalam rumah besi cor yang berisi cincin putar dengan roda gigi.Roda gigi memutar cincin putar dengan presisi tinggi dan memungkinkan putaran yang mulus dan upaya maksimal.Drive slewing tipe vertikal menawarkan pemasangan vertikal dan drive yang sepenuhnya tertutup dalam satu unit bertenaga tinggi.Ini adalah bagian transmisi mesin yang penting.
Kami diproduksi berdasarkan standar yang diperlukan dalam sistem ISO9001.Kami juga lulus sertifikasi CE.Slew drive memiliki umur panjang dan dirancang untuk lapangan 30 tahun menggunakan waktu hidup.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Keuntungan
1. Torsi penahan tinggi
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian sendiri
5. Keluaran flensa
