Detail produk:
|
| Bahan: | QT | Model: | VE3" |
|---|---|---|---|
| Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
| Warna: | RAL 9006 | Aplikasi: | Sistem Pelacakan Surya Linkage |
| Tempat asal: | Chanagzhou, Tiongkok | motor: | Motor 24VDC |
| Jaminan: | 5 ~ 10 Tahun | Sertifikat: | ISO9001, CE |
| Menyoroti: | solar slew drive,slewing drive for solar tracking system |
||

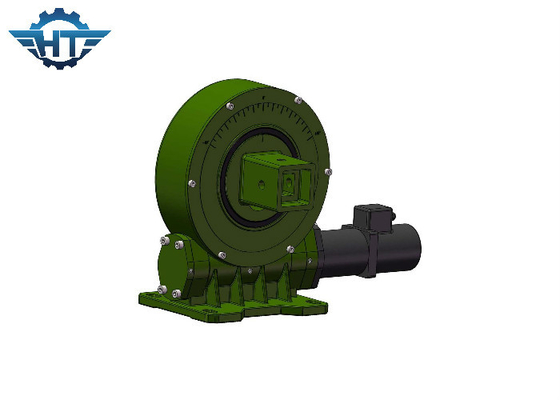

IP66 Single Axis Small Rotatory Slewing Drive Untuk Penggunaan Outdoor Solar Trackers
Deskripsi Drive Rotator Slewing Kecil
Penggerak slewing, disebut juga penggerak putar dan girboks karena komponen intinya adalah bantalan slewing dan poros cacing.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Sebagai sumber tenaga, motor slew menggunakan motor roda gigi planetary DC, motor roda gigi AC atau motor stepper.Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Karena komponen inti adalah penggerak ring slewing, girboks slewing dapat dengan mudah menahan gaya aksial dan radial.
Prinsip kerja penggerak slew: Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;Cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.
Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.
Drive slewing adalah jenis produk slewing baru, biasanya disebut slewing ring, yang biasanya terdiri dari worm, slewing ring, housing, motor, dan komponen lainnya.Karena komponen inti adalah bantalan slewing, mereka dapat secara bersamaan menahan gaya aksial, gaya radial, dan momen guling.Dibandingkan dengan produk rotari tradisional, penggerak slewing baru memiliki fitur pemasangan yang mudah, perawatan yang mudah, dan tingkat ruang pemasangan yang lebih besar.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Motor DC yang Cocok
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
