Detail produk:
|
| Model: | VE9 | Kunci diri: | Ya |
|---|---|---|---|
| sertifikat: | ISO9001, CE | Jaminan: | 5 ~ 10 Tahun |
| Bahan: | 50Mn, 42CrMo | Aplikasi: | Pelacak Surya Lapangan Terbuka |
| Warna: | seperti yang diminta | Ketepatan: | 0.1 |
| Menyoroti: | ISO9001 Vertikal Slewing Drive,Anti Erosi Worm Drive Slew Ring,ISO9001 slewing ring drive |
||

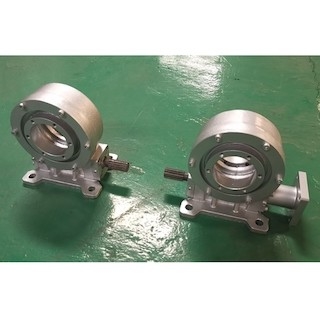

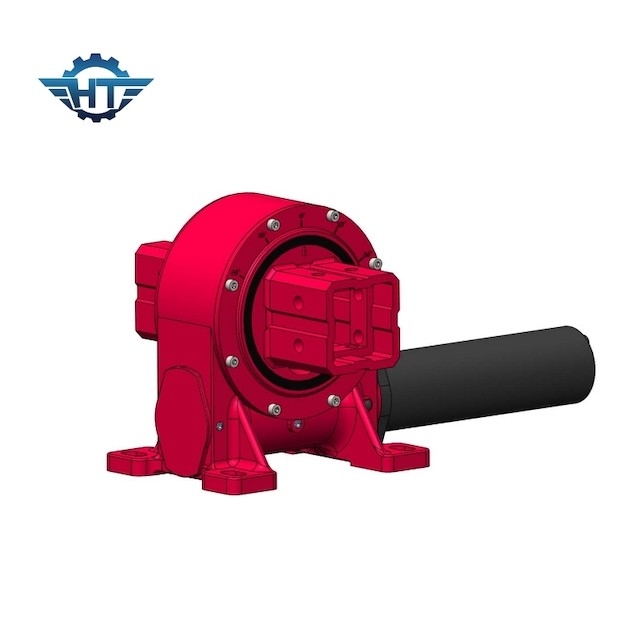

9 Inches Single Slewing Worm Gear, Lapisan Anti Erosi Untuk Pelacak Surya Lapangan Terbuka
Deskripsi Penggerak Slewing Sumbu Tunggal
Penggerak slewing sumbu tunggal adalah mekanisme transmisi reduksi yang terintegrasi dengan sumber daya penggerak.Rotasi bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama.Ini adalah mekanisme transmisi reduksi tujuan umum yang mengintegrasikan fungsi rotasi, deselerasi, dan memiliki struktur sederhana serta pembuatan dan perawatan yang mudah pada saat yang bersamaan.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem pelacakan sumbu tunggal datar
Sistem pelacakan sumbu tunggal datar adalah sistem pelacakan yang paling banyak digunakan di pasar, yang dapat dibagi lagi menjadi sistem pelacakan sumbu tunggal sumbu datar NS (yaitu, sumbu rotasi dipasang di arah utara-selatan) dan sistem pelacakan sumbu tunggal sumbu datar EW (yaitu sumbu rotasi).dipasang pada arah timur-barat).Di antara mereka, sistem pelacakan sumbu tunggal sumbu datar NS adalah yang paling banyak digunakan.
Untuk sistem pelacakan sumbu tunggal horizontal sumbu NS, untuk beradaptasi dengan area dengan garis lintang yang lebih tinggi, sistem pelacakan sumbu tunggal datar dengan sudut kemiringan telah dikembangkan.
