Detail produk:
|
| Model: | SE3 | Kunci diri: | YA |
|---|---|---|---|
| Sertifikat: | ISO9001, CE | Jaminan: | 5 ~ 10 Tahun |
| Bahan: | QT | Aplikasi: | Sistem Pelacakan Matahari Sumbu Tunggal |
| Warna: | Disesuaikan | ketepatan: | 0.15 |
| Menyoroti: | solar tracker drive,solar slew drive |
||

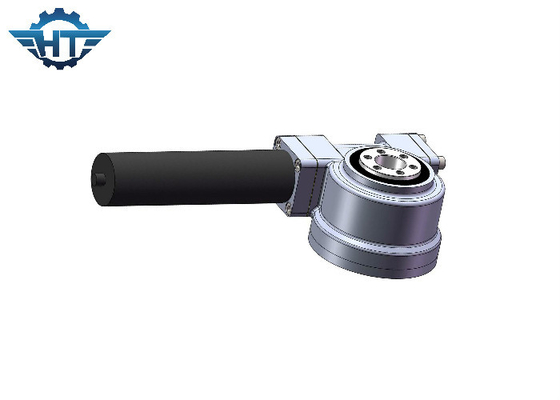

SE3 Single Worm Small Slew Drive Gear Untuk Sistem Pelacakan Matahari Sumbu Tunggal
Deskripsi Single Worm Small Slew Drive
Penggerak slewing seri SE adalah sejenis penggerak putar besar dengan struktur khusus, yang dapat menanggung beban aksial besar, beban radial, dan momen guling pada saat yang bersamaan.Ini memiliki banyak fungsi, seperti mendukung, memutar, mengemudi, memperbaiki dan sebagainya.Secara umum, bantalan slewing dapat diterapkan pada mesin CNC, mesin konstruksi, robot, antena satelit, energi matahari, energi angin, dll.
Ketika penggerak slewing digunakan dalam industri energi surya, pengguna harus memilih yang ideal sesuai dengan luas panel surya yang sebenarnya.Slewing drive 3 inci cocok untuk sistem tenaga surya yang dilengkapi dengan panel surya 3 - 5 m2, panel surya 7 inci untuk 10-17 m2, 9 inci untuk 18-30 m2, 12 inci untuk 31-45 m2, dan 14 inci untuk 46 -60 m2.Ini disediakan untuk referensi Anda.Untuk informasi lebih spesifik dan detail, silahkan hubungi saya langsung.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Instalasi
Drive slew SE dapat dipasang dengan dua cara berbeda, secara vertikal atau horizontal yang didasarkan pada evaluasi tingkat perlindungan dan permintaan pemasangan proyek
