Detail produk:
|
| Bahan: | QT | Model: | SDE3" |
|---|---|---|---|
| Perbandingan gigi: | 31: 1 | Nilai Torsi Keluaran: | 600 Nm |
| Memegang Torsi: | 5800 Nm | Torsi Miring: | 1800 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | solar slew drive,slewing drive for solar tracking system |
||

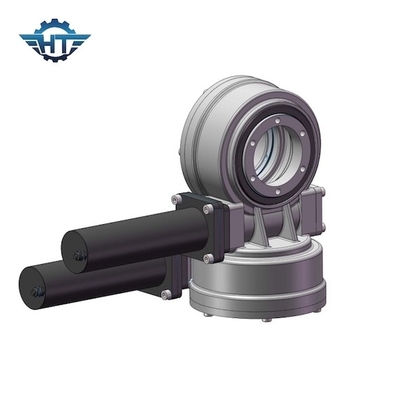

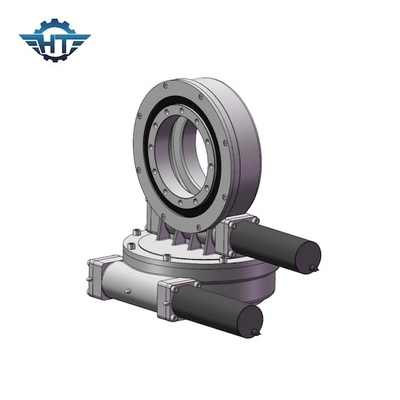

Jam Pasir Worm Gear Slewing Ring Bearing Untuk Cermin Melengkung Parabolic Csp
Deskripsi Bantalan Cincin Worm Gear Slewing
Slewing drive adalah produk kontrol gerakan yang sempurna untuk aplikasi yang membutuhkan kekuatan torsi rotasi, kecepatan rendah, dan akurasi yang baik.
Slew drive untuk solar: dirancang dalam rotasi panel fotovoltaik surya dan meningkatkan efisiensi pembangkit listrik.Tenaga surya terkonsentrasi termasuk piringan surya konsentrator surya, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), palung parabola surya, pelacak PV (solusi pelacakan surya sumbu tunggal & sumbu ganda).Untuk generator angin: Slewing drive digunakan untuk memutar tumpuan pada turbin angin.Untuk Aplikasi Mesin Konstruksi: diterapkan secara luas pada truk derek yang dipasang, platform kerja udara, derek, ambil kayu.Untuk Pasar Industri: Otomasi dan jalur perakitan CNC, lengan robot.Untuk Satelit: komunikasi luar angkasa dan sistem penentuan posisi global dalam parabola.
Parameter Kinerja Drive Slewing Model SDE
|
Parameter Kinerja Model SDE |
||||||||||||
|
Model |
Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) |
Beban Aksial (kN) |
Beban Radial (kN) |
Perbandingan |
Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri |
Berat (kg) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
34kg |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40% |
0,15 |
66 |
-40～+80 |
Ya |
705kg |
Aplikasi di Parabolic CSP
Sdrive lewing adalah bagian berputar yang sempurna untuk palung parabola CSP.Palung parabola menerapkan cermin lengkung pelacak matahari (disebut palung parabola) untuk memaksimalkan energi matahari dan akibatnya efisiensi produksi panas.Sinar matahari ditangkap dan dipantulkan ke pipa penerima yang diisi dengan cairan transfer panas (air atau minyak termal) yang terletak di titik pusat palung.
