Detail produk:
|
| Perbandingan gigi: | 102: 1 | Fitur: | IP66 Tertutup |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Surya | Layanan OEM: | Tersedia |
| motor: | motor listrik | Kelas Pelapisan: | C5 |
| Warna: | seperti yang diminta | Instalasi: | Horisontal atau Vertikal |
| Menyoroti: | Worm Gear Solar Tracker Slew Drive,Self Lock Solar Tracker Slew Drive,IP66 Enclosed Slewing Drive |
||

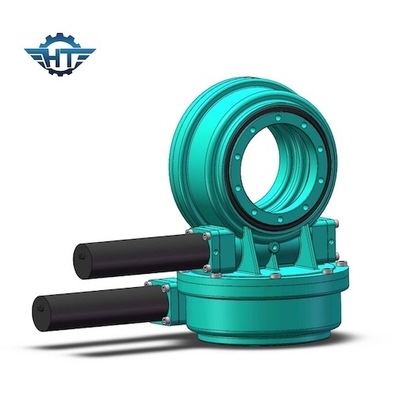

OEMCacing Horisontal Gear Slewing Drive Dengan Fungsi Self Lock Untuk Sistem Pelacakan Surya
Deskripsi Worm Gear Slewing Drive
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu atau dalam beberapa sumbu bersama-sama.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Fitur
Drive slew bisa dengan roda gigi cacing dan roda gigi heliks.Dan juga untuk cincin slewing bagian dalam, itu bisa berupa cincin slewing bola satu baris, dan juga bisa menjadi cincin slewing bola dua baris.Yang dengan dua baris dapat mengambil lebih banyak beban.Itu dapat dipilih tergantung pada aplikasi Anda.
Aplikasi
Penggerak slewing ini mengadopsi desain yang ringkas, yang memfasilitasi pemasangan dan pemeliharaan.Semua keunggulan ini membuat penggerak slewing cocok untuk berbagai kendaraan konstruksi, ekskavator perayap, kendaraan platform udara, kendaraan pelacak, dan sebagainya.
