Detail produk:
|
| Model: | VE9 | Kunci diri: | YA |
|---|---|---|---|
| Sertifikat: | ISO9001, CE | Jaminan: | 5 ~ 10 Tahun |
| Bahan: | 50Mn, 42CrMo | Aplikasi: | Pelacak Surya Lapangan Terbuka |
| Warna: | seperti yang diminta | Ketepatan: | 0.1 |
| Menyoroti: | Worm Vertical Slewing Drive,9 Inches Vertical Slewing Drive,Open Field Solar Trackers Slewing Drive |
||

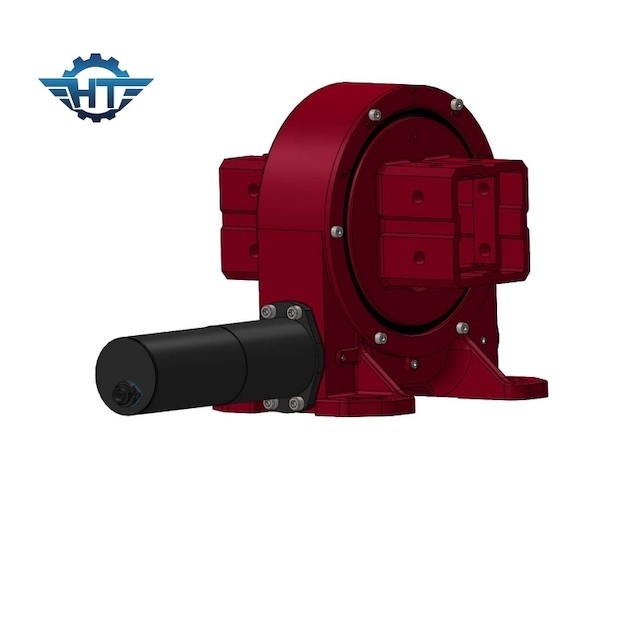

9 Inches Vertikal Slewing Drive Worm Drive Slew Ring Untuk Pelacak Surya Lapangan Terbuka
Deskripsi Penggerak Slewing Sumbu Tunggal
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak
rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Self-locking: Hanya ketika dimuat, slewing drive tidak dapat membalikkan putaran dan dengan demikian disebut selflocking.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Fitur Penggerak Slewing Sumbu Tunggal
Penggerak slewing sumbu tunggal adalah mekanisme transmisi reduksi yang terintegrasi dengan sumber daya penggerak.Rotasi bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama.Ini adalah mekanisme transmisi reduksi tujuan umum yang mengintegrasikan fungsi rotasi, deselerasi, dan memiliki struktur sederhana serta pembuatan dan perawatan yang mudah pada saat yang bersamaan.
Aplikasi Penggerak Slewing Sumbu Tunggal
Sistem pelacakan sumbu tunggal datar
Sistem pelacakan sumbu tunggal datar adalah sistem pelacakan yang paling banyak digunakan di pasar, yang dapat dibagi lagi menjadi sistem pelacakan sumbu tunggal sumbu datar NS (yaitu, sumbu rotasi dipasang di arah utara-selatan) dan sistem pelacakan sumbu tunggal sumbu datar EW (yaitu sumbu rotasi).dipasang pada arah timur-barat).Di antara mereka, sistem pelacakan sumbu tunggal sumbu datar NS adalah yang paling banyak digunakan.
Untuk sistem pelacakan sumbu tunggal horizontal sumbu NS, untuk beradaptasi dengan area dengan garis lintang yang lebih tinggi, sistem pelacakan sumbu tunggal datar dengan sudut kemiringan telah dikembangkan.
