Detail produk:
|
| Peredam dan Motor: | VE5, 24VDC | Bahan: | tahan aus |
|---|---|---|---|
| Aplikasi: | sistem pelacakan surya | Jaminan: | 5 ~ 10 Tahun |
| Warna: | seperti yang dipersyaratkan | Ukuran: | Dari 3 hingga 25 Inci |
| Modul: | Modul Roda Gigi Cacing | Fitur: | IP66, Umur Panjang |
| Menyoroti: | Drive Slew Slew Vertikal Tunggal,Drive Slew Vertikal 25 Inci,Drive Slew Vertikal Tahan Aus |
||

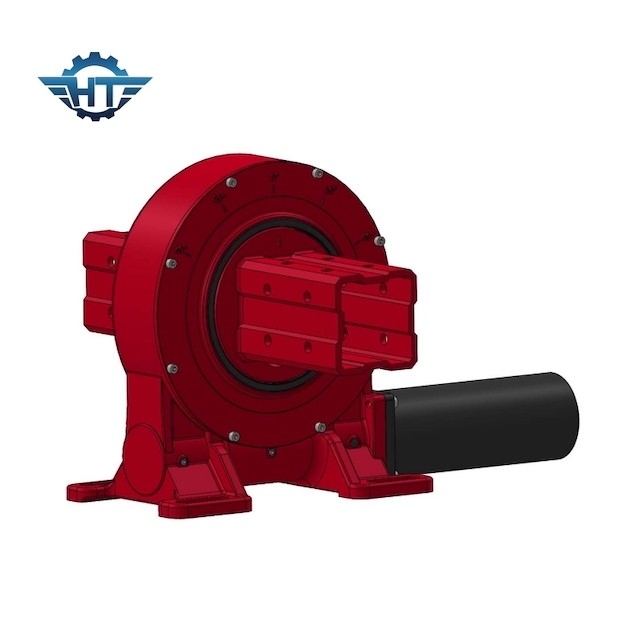

IP66 VE5 24VDC Vertikal Single Axis Slew Drive Tahan Aus 25 Inci
Layanan Penggerak Slew Sumbu Vertikal Tunggal
-- Pelanggan dapat memilih motor sesuai dengan koneksi drive slewing yang sudah dirancang
dimensi.
- Kami dapat menyesuaikan dimensi koneksi sesuai dengan dimensi koneksi motor pelanggan.
- Kami dapat membantu menyediakan seluruh bagian dengan motor Hidrolik, motor DC, motor AC, motor Stepper atau Servo.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Fitur Slew Drive Sumbu Tunggal Vertikal
Karena penggunaan bantalan slewing dan struktur cacing annular, perangkat penggerak putar pelacak surya dapat mencapai kontak multi-gigi, memiliki karakteristik torsi transmisi besar dan operasi yang stabil;itu dapat menahan beban radial dan aksial yang besar dan guling yang kuat.Torsi (anti-tahan angin) sedang banyak digunakan dalam sistem pelacakan pembangkit listrik fotovoltaik surya dan industri energi baru lainnya oleh pelanggan domestik dan asing.Produk saat ini memiliki 9 model mulai dari diameter 3 inci hingga diameter 25 inci, dan lebih dari 60 varietas, yang dapat memenuhi kebutuhan berbagai bentuk pelacakan fotovoltaik, fotolistrik, fototermal biasa, dan presisi.
Aplikasi
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 untuk hubungan sumbu tunggal datar.Sistem semacam ini cocok untuk garis lintang di bawah 30 derajat dan kemiringan tanah kurang dari 12 derajat.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 penggerak slewing untuk tautan sumbu tunggal miring.Jenis ini cocok untuk sistem lintang sedang hingga tinggi, tanahnya harus rata.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 drive slewing untuk unit sumbu tunggal miring.Sistem semacam ini cocok untuk lintang sedang hingga tinggi.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 slewing drive untuk sistem pelacakan surya ganda.Sistem semacam ini cocok untuk semua jenis bentuk lahan.
