Detail produk:
|
| Jenis: | Gigi Cacing Amplop Tunggal | Bahan: | QT |
|---|---|---|---|
| Kehidupan Lapangan: | 30 tahun | Aplikasi: | Sistem Pelacakan Tunggal Horisontal |
| Warna: | Seperti yang diminta | Ukuran: | 3 inci hingga 25 inci |
| motor: | 24V/12V/48V | Fitur: | Umur Panjang dan Self Locking |
| Menyoroti: | Double Enveloping Worm Gear Slew Drive,Horizontal Worm Gear Slew Drive,Single Tracking System Slew Drive |
||

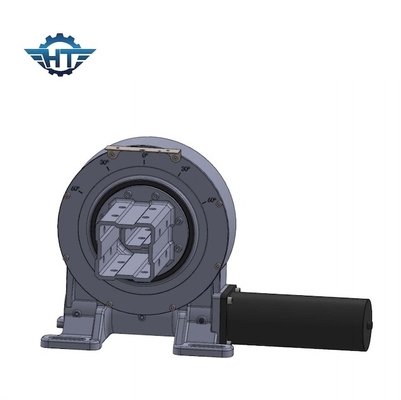

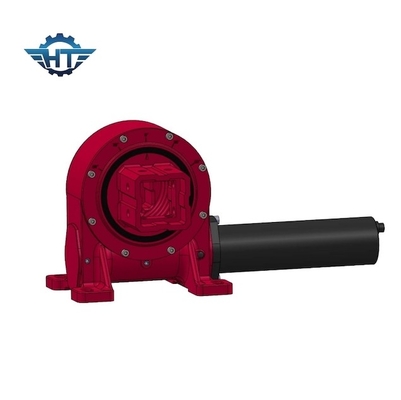

Double Enveloping Worm Gear Design Slew Drive Untuk Sistem Pelacakan Tunggal Horizontal
Drive Slewing Worm Amplop Ganda
Drive Slew, yang biasa disebut sebagai worm drive, adalah sistem yang lengkap dan siap untuk dipasang yang terdiri dari roda gigi, cacing, alas, pelat atas, dan rumahan yang benar-benar tertutup.Itu dapat disesuaikan dengan motor listrik hidrolik atau 12V / 24V / 48V, gearbox planet.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Fitur
Rotasi 360 derajat
Koneksi motor penggerak dari sisi kiri atau kanan
Selama pemasangan, tidak perlu menyesuaikan jarak persneling
Gemuk telah diisi sebelum pabrik
Instalasi sederhana dan perawatan rendah
Pemanfaatan ruang rasional
Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
Metode memulai dan berhenti yang mudah dan lancar
Torsi miring tinggi, cocok untuk pemasangan horizontal
