Detail produk:
|
| bahan: | 50Mn, 42CrMo | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran terukur: | 1750Nm |
| Menahan Torsi: | 13200Nm | Torsi Miring: | 7000Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Menyoroti: | Vertical Slew Drive Envelope Worm Gearbox,Vertical Slew Drive Untuk Pelacakan Matahari,VE7 Vertikal Solar Slew Drive |
||

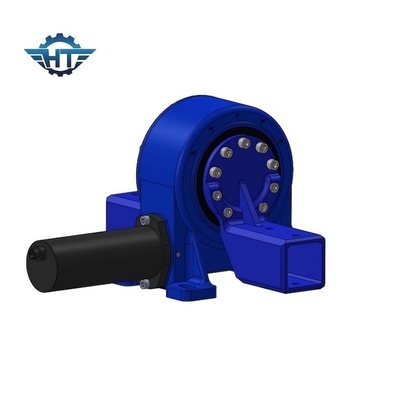

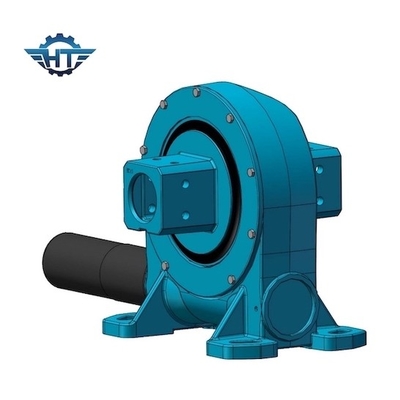

VE7 Vertical Slew Drive, Envelope Worm Gearbox Untuk Sistem Pelacakan Matahari
Deskripsi Envelope Worm Gear Slew Drive
Slewing drive memiliki fitur penguncian diri terbalik karena penggerak worm gear dengan karakteristik penguncian diri terbalik.Fitur ini sangat meningkatkan stabilitas operasi host dan faktor keamanan.Dibandingkan dengan produk slewing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat banyak ruang pemasangan.Keuntungannya adalah sebagai berikut:
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Menyelubungi worm drive di dalamnya
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi mengunci sendiri
Lembar Teknis Drive Slewing Model VE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Glosarium Paramater Kunci
Torsi Momen Miring: Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi sebenarnya lebih besar daripada torsi pengenal momen miring, penggerak slewing akan terbalik.
Beban radial: Beban vertikal terhadap sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Menahan torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga dilihat sebagai torsi yang rusak.
Mengunci sendiri: Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut mengunci sendiri.
