Detail produk:
|
| bahan: | 50Mn, 42CrMo | Model: | Gigi Cacing 7 Inci |
|---|---|---|---|
| Perbandingan gigi: | 51:1 | Efisiensi: | 40% |
| Tepat: | <0,1 derajat | Pengemudi: | Listrik/Hidraulik/Servo |
| Warna: | Perak Abu-abu | Tempat asal: | Changzhou, Cina |
| Menyoroti: | Hourglass Worm Solar Slew Drive,7 Inch Solar Slew Drive,Backlash Solar Slew Drive kecil |
||

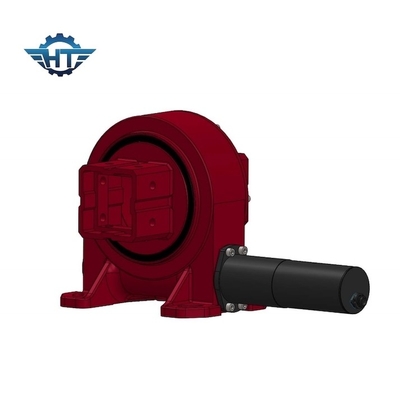

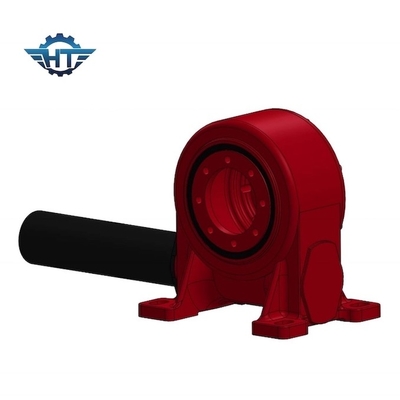

7 Inch Hourglass Worm Small Backlash Slew Drive Untuk Pembangkit Listrik Palung Parabola
Deskripsi Small Backlash Worm Gear Slewing Drive
Zero backlash worm gear slewing drive terutama digunakan dalam aplikasi CSP seperti parabola atau palung, ini adalah sejenis sistem kondensor panas yang dapat menyerap panas ke bahan kimia tertentu dan mentransfer panas ke listrik.
Lembar Data Kecil Backlash Worm Gear Vertikal Slewing Drive
| Model | Perbandingan | Torsi Keluaran Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Ya | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Ya | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ya | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ya | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ya | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ya | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ya | 251 |
Spesifikasi Slewing Drive VE7
Nama Produk: VE7
Kecepatan Keluaran Normal: 0,03RPM
Torsi Keluaran Normal: 7320 Nm
Torsi Keluaran Maks: 10980 Nm
Torsi Momen Miring: 8 kN.m
Menahan Torsi: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Slewing Drive: 51:1
Izin serangan balik: ＜＝0,15°
IP(Kelas): 66
Efisiensi: 40%
Suhu: -40 ℃ hingga + 120 ℃
Nilai Tegangan: 24 VDC
Arus Normal: <7.5A
Daya Keluaran: 126 W
Kecepatan Keluaran: 1,6 RPM
Torsi Keluaran: 359 Nm
Torsi Output Maks: 538 Nm
Kebisingan: <65 dB
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan,
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah diatur oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Akurasi tinggi
Lingkup Aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, piringan satelit dan radar, derek truk, lift orang, peralatan utilitas, lampiran peralatan hidrolik, peralatan perkakas oli, penangan ban, alat penggali, dan lift otomotif.
