Detail produk:
|
| Aplikasi: | Pelacak Surya | Tempat asal: | ChangZhou |
|---|---|---|---|
| Pengemudi: | Motor roda gigi planet | Sertifikat: | ISO9001, CE |
| Instalasi: | Horisontal | Pemeliharaan: | Bebas |
| Warna: | seperti yang diminta | Reaksi: | 0,1 derajat |
| Menyoroti: | Horizontal Mounted Solar Trackers Slew Drive,24V DC Solar Trackers Slew Drive,Solar Trackers Slew Drive Dengan Motor |
||

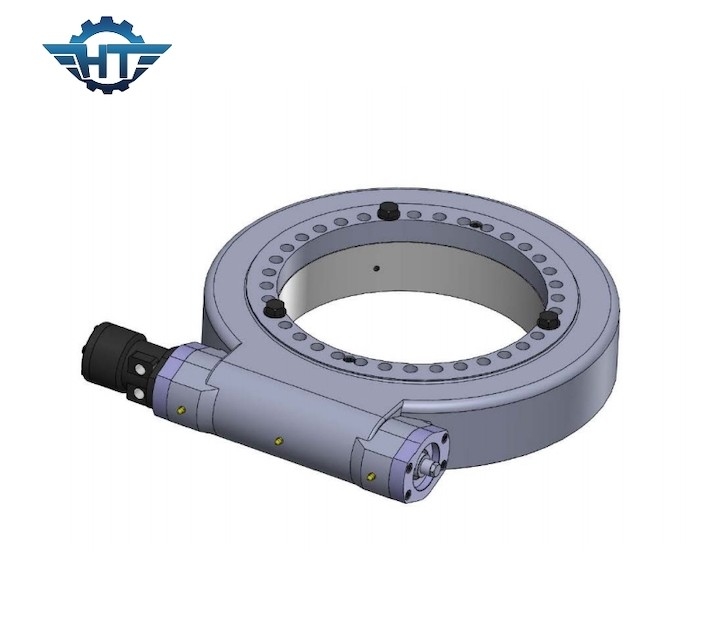

Gearbox Slew Drive yang Dipasang Horizontal Dengan Motor DC 24V Untuk Pelacak Surya
Slew Drive GearboxKeterangan
Slewing Drive memiliki banyak tipe seperti tipe tertutup, tipe housing terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe worm drive dll. Slewing drive didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian diri statis.Sebagian besar permukaan kontak gigi dirancang khusus untuk menggerakkan beban tinggi.
| Model: | SE5 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 600 Nm |
| Torsi Momen Miring | 6 K Nm | Menahan Torsi | 9,2 K Nm |
| Peringkat Aksial Statis | 68 KN | Peringkat Radial Statis | 27 KN |
| Peringkat Aksial Dinamis | 34 KN | Peringkat Radial Dinamis | 14 KN |
| Perbandingan gigi | 37:1 | Efisiensi | 40% |
Drive slewing yang direkomendasikan
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 204 |
Keuntungan utama SE slewing drive
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah diatur oleh produsen sebelum pabrik
4. Grease telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi, cocok untuk pemasangan horizontal
