Detail produk:
|
| Bahan: | 50Mn, 42CrMo, QT | Perbandingan gigi: | 51:1 |
|---|---|---|---|
| Torsi keluaran terukur: | 7320 Nm | Menahan Torsi: | 40 kNm |
| Torsi Miring: | 8 kNm | Warna Standar: | RAL 9006 |
| Reaksi: | 0,1 derajat | Jenis Berputar: | Sumbu Tunggal |
| Menyoroti: | Worm Gear Slew Drive Gearbox,24V Worm Gear Slew Drive Fotovoltaik,IP 66 Worm Gear Solar Slew Drive |
||

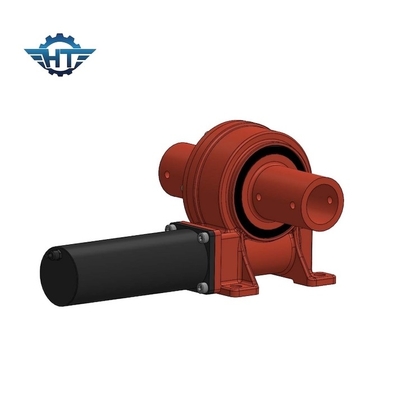

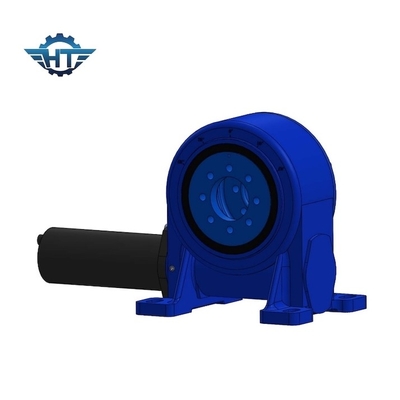

IP66 Worm Gear Slew Drive Gearbox Untuk Sistem Pelacakan Surya Fotovoltaik 24V
Deskripsi Drive Slewing Worm Gear
Slewing drive biasanya terdiri dari slewing ring, worm, casting housing, dan komponen standar seperti bantalan dan baut, dll. Sementara digunakan dalam sistem pembangkit listrik fotovoltaik, slewing drive biasanya digunakan dalam kombinasi dengan motor peredam kecepatan planet DC dan AC motor peredam kecepatan.Saat digunakan dalam peralatan teknik, biasanya digunakan dalam kombinasi dengan motor hidrolik untuk berfungsi sebagai sistem penggerak tenaga.
Parameter Drive Slewing Model VE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Ya | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Ya | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ya | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ya | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ya | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ya | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ya | 251 |
Slewing drive juga disebut slewing gear drive atau slewing reducer, dll. Ini biasanya digunakan dalam sistem tenaga surya, turbin angin, sistem satelit, dan mesin teknik seperti truk derek, lift manusia, dll. Sekarang telah digunakan dengan baik di fotovoltaik sistem pelacakan.
Ketika drive slewing digunakan dalam industri energi surya, pengguna harus memilih yang ideal sesuai dengan luas panel surya yang sebenarnya.Secara garis besar, slewing drive 3 inci cocok untuk sistem tenaga surya yang dilengkapi dengan panel surya 3-5 m2, 7 inci untuk 10-17 m2 panel surya, 9 inci untuk 18-30 m2, 12 inci untuk 31-45 m2, dan 14 inci untuk 46-60 m2.Ini disediakan untuk referensi Anda.Untuk informasi yang lebih spesifik dan detail, silahkan hubungi sales person kami di halaman kontak.
Keunggulan Produk
1) Torsi keluaran lebih tinggi dan menahan beban
2) Presisi pelacakan teratas
3) Ketahanan korosi yang kuat dan penyegelan yang efektif
4) Mengunci sendiri
Bidang Aplikasi
| Lapangan Tenaga Angin | Mesin Metalurgi |
| Industri lampu | Alat Berat |
| Mesin Pelabuhan/Laut | Produk Militer. |
| Pertambangan Mesin Konstruksi | Peralatan Pekerjaan Baja |
| Pabrik Pengolahan Limbah | Mesin Pertanian |
