Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE17" |
|---|---|---|---|
| Perbandingan gigi: | 102:1 | Torsi keluaran terukur: | 9450Nm |
| Torsi Miring: | 203kNm | Efisiensi: | 40% |
| Warna: | RAL 9006 atau seperti yang diminta | Kapasitas beban: | Tinggi |
| Menyoroti: | SE17 Slew Drive Gearbox,Solar Tracker Gearbox Slew Drive,203 kNm Solar Tracker Slew Drive |
||

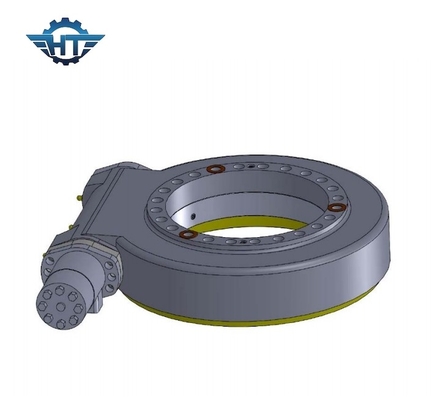

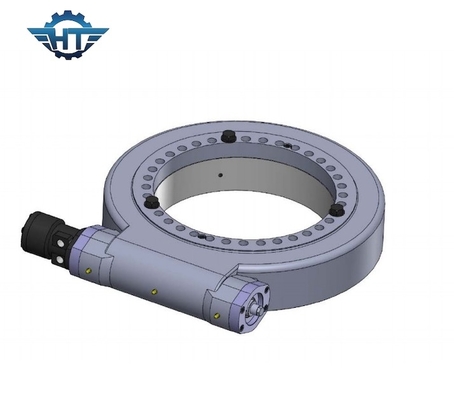

SE17 Slew Drive Gearbox Dengan Motor Servo 380 Untuk Truk Meriam Kabut
Deskripsi Azimuth Rotate Slewing Drive
Torsi Keluaran Terukur: 9,45 kN.m
Torsi Momen Miring: 203 kN.m
Beban Aksial: 980kN
Beban Radial: 390kN
Menahan Torsi: 53kN.m
Rasio Roda Gigi: 102:1
Presisi Pelacakan: ≤0,15
Roda gigi yang mengunci sendiri: Ya
Berat: 85kg
Parameter SE Slewing Drive
| Jenis | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| Torsi keluaran terukur/kN.m | 0,3 | 0,6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 |
| Torsi momen miring/kN.m | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
| Beban aksial/kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| Beban radial/kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| Perbandingan gigi | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Mengunci sendiri | Ya | Ya | Ya | Ya | Ya | Ya | Ya | Ya | Ya |
| Berat/kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| Luas Panel yang Cocok/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Changzhou Hangtuo Machinary Co, ltd adalah produsen profesional dan pengekspor slewing bearing/slewing ring/slew circle, slewing drive/slew drive, yang terutama diterapkan di mesin pelabuhan, mesin pertambangan, mesin las, kendaraan konstruksi, kendaraan modular, tunggal atau sistem pelacakan matahari sumbu ganda, dan sistem tenaga angin kecil dll.
Keuntungan Slewing Drive
1. Momen jungkir balik yang kuat
2. Mengadopsi drive cacing yang menyelimuti
3. Kontak multi gigi, kapasitas beban tinggi
4. Fungsi mengunci sendiri
Tanya Jawab
1. Bagaimana cara memilih?
Harap tentukan ukuran diameter, lebar, voltase, daya, dan kecepatan tanpa beban dari motor yang dibutuhkan.
2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?
Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.
3. Berapa total biaya untuk sampel?
Total biaya sampel = biaya sampel + pengiriman
Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih motor roda gigi yang sesuai
4. Bagaimana Anda mengirimkan sampel?
Jumlah sampel tidak besar, kami mendukung sampel kapal melalui UPS, TNT atau Fedex
5. Berapa jumlah pesanan minimum Anda?
1 set
6. Apa waktu pengiriman Anda?
Untuk sampel standar: dalam 0~7 hari;untuk pesanan batch: dalam 25 ~ 45 hari.
