Detail produk:
|
| Model: | 7 inci | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Efisiensi: | 40% | Presisi: | kurang dari 0,1 derajat |
| Pengemudi: | Motor listrik | Jenis: | dipasang vertikal atau dipasang horizontal |
| Aplikasi: | Reflektor Parabola | Warna: | seperti yang diminta |
| Menyoroti: | Kecil Backlash Worm Gear Slew Drive,7 Inch Worm Gear Slew Drive Gearbox,Gear Slew Drive Untuk Reflektor Parabola |
||

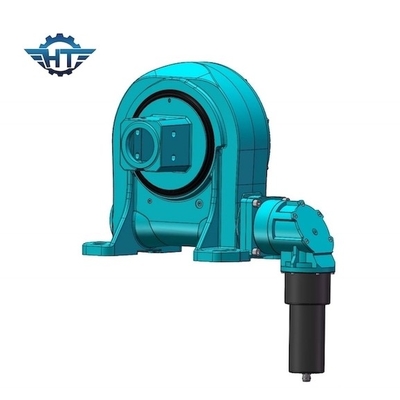

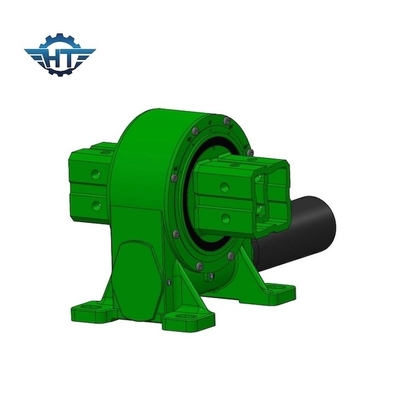

7 Inch Kecil Backlash Worm Gear Slew Drive Gearbox Untuk Reflektor Parabola
Deskripsi Slewing Drive VE7
Ketika datang untuk memilih drive slewing hidrolik yang sesuai, kita biasanya perlu mengetahui hal berikut:
1. Aplikasi
2. Sistem tekanan hidrolik
3. Beban dan kecepatan putaran yang dibutuhkan
4. Secara umum, SE slewing drive dengan motor hidrolik harus dipasang secara horizontal.Jika tidak dengan cara ini, tolong beri tahu kami.
Parameter SE Slewing Drive
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 204 |
Serangan balik – celah jarak yang ada antara gigi roda gigi dan cacing adalah faktor yang sangat umum dan seringkali merupakan faktor penting dan penting dalam desain sistem roda gigi dan penggerak.Kesenjangan di antara mereka memungkinkan ruang untuk menerapkan pelumasan dan dapat membantu mengakomodasi tekanan panas operasi di dalamnya.Roda gigi dan cacing bersentuhan dalam kondisi jaring yang hampir sempurna.Hal ini pada gilirannya akan memungkinkan transfer tenaga penggerak yang sangat efisien, distribusi beban yang seragam, dan tingkat akurasi pemosisian yang sangat mengesankan dalam berkendara.
