Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE1 |
|---|---|---|---|
| Perbandingan gigi: | 31:1 | Efisiensi: | 40% |
| Warna: | seperti yang diminta | Aplikasi: | Sistem Pelacakan Surya Otomatis |
| Tempat asal: | Changzhou, Cina | Pengemudi: | Motor 12/24VDC |
| Sertifikat: | ISO9001, CE | Mengunci sendiri: | Ya |
| Menyoroti: | Gear Motor Kecil Slew Drive Gearbox,SE1 Solar Slew Drive Gearbox,50Mn Solar Slew Drive Gearbox |
||

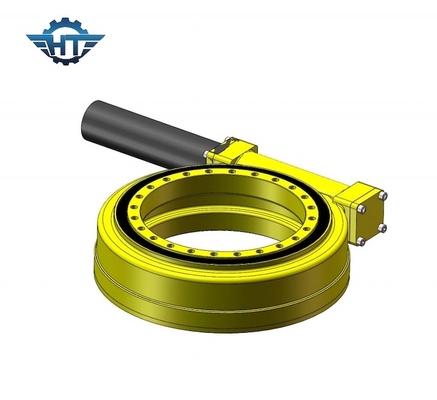

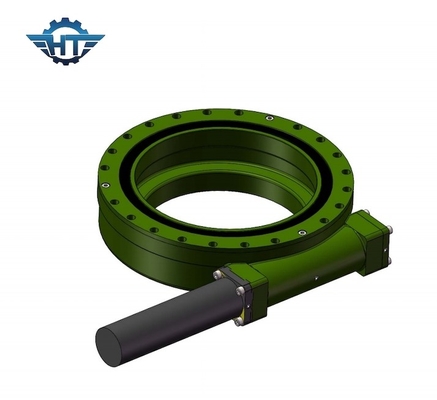

SE1 Slew Drive Gearbox Dengan Gear Motor Kecil Untuk Sistem Pelacakan Tenaga Surya Otomatis
Deskripsi Slew Drive SE1
Untuk slewing drive, biasa disebut slewing bearing atau slewing ring, terdiri dari worm, gear, housing, end cap, top plate, motor dan komponen lainnya.Karena komponen inti adalah cacing dan roda gigi, mereka dapat menahan gaya aksial, gaya radial, dan momen guling pada saat yang bersamaan.Dibandingkan dengan produk rotari tradisional, drive slewing baru mudah dipasang, dirawat, dan dipasang.drive slewing banyak digunakan dalam sistem pelacakan surya PV, CPV, CSP dan aplikasi bangunan, termasuk derek truk, lift, meja putar, mesin pelabuhan, kendaraan, sistem tenaga angin kecil, dan antena satelit.Ada 11 ukuran berbeda yang tersedia dari 1" hingga 25" dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi di bidang pelacakan PV, CPV, dan CSP (tenaga panas, menara, fresnel, heliostat).
Parameter kinerja seri SE
| Model | Perbandingan | Torsi Keluaran Terukur | Torsi Miring | Menahan Torsi | Beban Aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Berat |
| Nm | Nm | Nm | kN | kN | derajat | Ya | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Ya | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ya | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ya | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ya | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 182 |
Instalasi
Drive slewing SE1 dapat dipasang baik secara vertikal maupun horizontal.
Disarankan untuk memasang drive slewing terbalik secara horizontal dalam aplikasi tenaga surya atau permesinan untuk perlindungan yang lebih baik.Jika diperlukan, bisa juga dipasang secara vertikal, namun perlu pendukung tambahan.
Aplikasi
pelacak surya, turbin angin, piringan satelit dan radar, derek truk, lift orang, peralatan utilitas, lampiran peralatan hidrolik, peralatan alat oli, penangan ban, alat penggali, dan lift otomotif.
