Detail produk:
|
| Model: | SE14 | Perbandingan gigi: | 85:1 |
|---|---|---|---|
| Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
| Tempat asal: | Changzhou, Cina | Pengemudi: | Motor 220VAC/380VAC/24VDC |
| Aplikasi: | Truk Derek | Pemeliharaan: | Bebas |
| Menyoroti: | CE Worm Gear Slew Drive Gearbox,SE14 Solar Gear Slew Drive,24VDC Worm Solar Slew Drive |
||

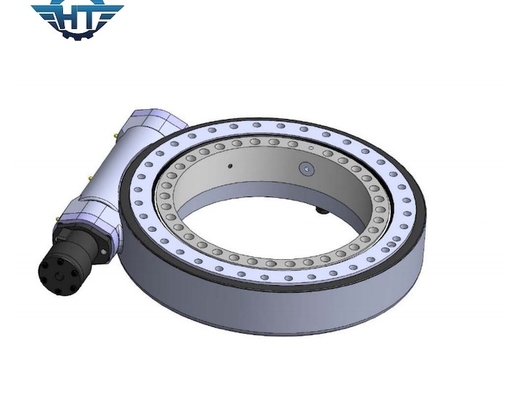

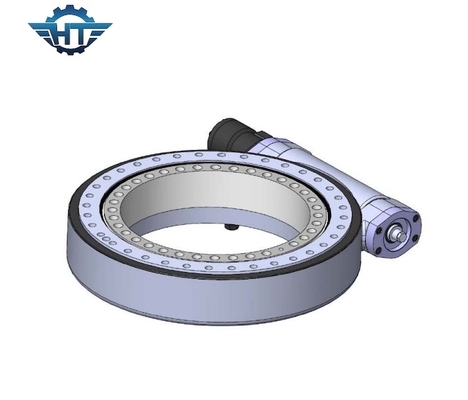

SE14 CE Certificate Worm Gear Slew Drive Gearbox Dengan Motor Hidrolik Untuk Derek Truk
Deskripsi Slewing Drive SE14
Slewing drive mampu menahan lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang digerakkan oleh drive slewing.
Tabel Kinerja SE14
| Model | penggerak cacing horizontal 14 inci |
| Perbandingan | 85:1 |
| Nilai IP | IP66 |
| Torsi Keluaran Terukur | 44 kNm |
| Torsi Miring | 135 kNm |
| Beban Aksial | 680 kN |
| Beban Radial | 230 kN |
| Menahan Torsi | 68 kNm |
| Efisiensi | 40% |
| Presisi | ≤0,1 ° |
| Mengunci sendiri | Ya |
| Berat | 62 kg |
| Suhu Kerja | -30～+120 ℃ |
Karakteristik Struktural
Slewing worm drive terdiri dari worm gear, worm shaft, housing, bearing, motor dan sebagainya.Motor menggerakkan poros cacing, cacing dan cacing amplop dan roda gigi diaktifkan untuk meningkatkan torsi, stabil dan andal.
Bagan Performa untuk Seri SE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya |
204
|
Keuntungan
pengiriman cepat: kami adalah produsen profesional besar dengan fasilitas canggih dan pengalaman lebih dari 10 tahun
layanan purna jual terbaik: kami memiliki tim protes untuk menyediakan layanan satu atap yang komprehensif untuk Anda
harga yang kompetitif: kami dapat memberikan pelanggan harga yang paling kompetitif untuk memenuhi anggaran Anda
Sistem QC yang ketat: Kami memiliki lini produksi kelas satu dan sistem manajemen kualitas yang ketat
Lingkup Aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, piringan satelit dan radar, derek truk, lift orang, peralatan utilitas, lampiran peralatan hidrolik, peralatan alat oli, penangan ban, penggali, dan lift otomotif.
pelayanan kami
Ada lebih dari 10 ukuran yang berbeda, mulai dari ukuran 3' hingga ukuran 25" inci, di antaranya adalah 5", 7", 9" 12", 14", 17", 19" dan 21". Keduanya banyak digunakan dalam sistem pelacakan surya (PV, CPV, HCPV dan heliostat) dan kendaraan biasa, seperti lift orang, derek truk, serta kendaraan modular.
