Detail produk:
|
| Model: | SE3" | Perbandingan gigi: | 31:1 |
|---|---|---|---|
| Aplikasi: | Antena Satelit | Tempat asal: | Changzhou, Cina |
| Pengemudi: | Motor 12/24 VDC | Sertifikat: | ISO9001, CE |
| Instalasi: | Horizontal atau Vertikal | Pemeliharaan: | Bebas |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | Solar Tracker Slew Drive Sumbu Tunggal,Solar Slew Drive Untuk Antena Satelit,0.1 Backlash Solar Tracker Slew Drive |
||

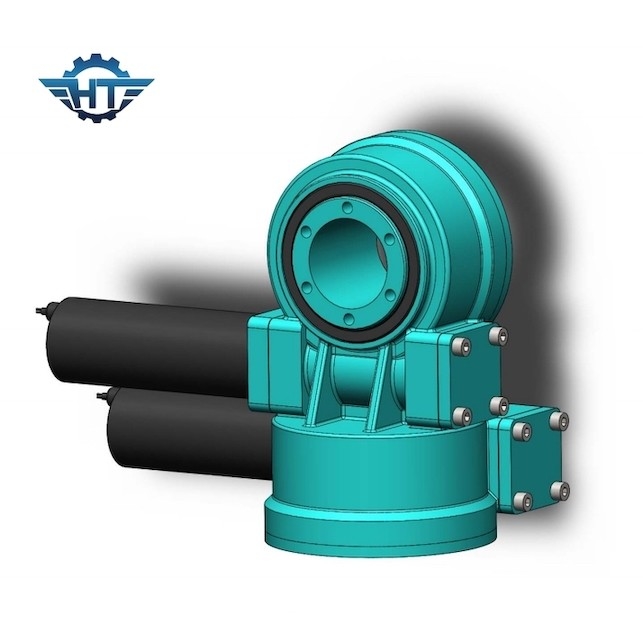

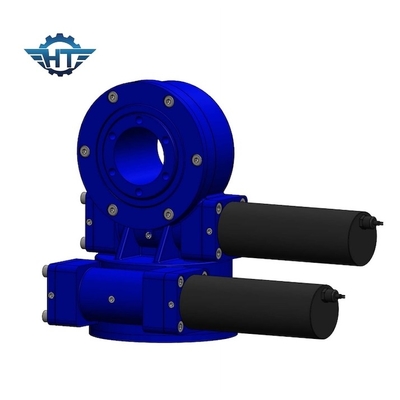

0.1 Backlash Single Axis Slew Drive Untuk Solar Tracking System Atau Antena Satelit
Deskripsi Slewing Drive Antena Satelit
Gearbox worm drive cocok untuk aplikasi yang menuntut rotasi lambat dengan gerakan terus menerus atau siklus yang mampu menangani beban gabungan.Produk ini memiliki dimensi standar untuk menyambungkan motor listrik atau hidrolik serta menyambungkan seluruh sistem ke peralatan.
Karena kekompakannya, kekakuannya yang tinggi, dan keunggulan lainnya yang telah disebutkan, sistem penggerak cacing digunakan di berbagai peralatan seperti platform perakitan bergerak, sistem satelit, derek pemuatan hidraulik pada kendaraan pengangkut, derek laut kecil, tangga putar yang dapat diperpanjang, dalam unit roda besar pengangkut portal laut.
Sistem penggerak slew worm adalah unit yang dibangun secara kompak yang terdiri dari cincin slewing, pelat dasar, dan cacing.Unit ini membawa keuntungan dari cincin slewing dan cacing ke dalam satu unit.
Parameter drive slewing
| Model | Perbandingan | Torsi Keluaran Terukur | Torsi Miring | Menahan Torsi | Beban Aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Berat |
| Nm | Nm | Nm | kN | kN | derajat | Ya | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Ya | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ya | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ya | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ya | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 182 |
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah diatur oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
