Detail produk:
|
| Jenis pembuat kode: | Pembuat enkode tambahan | Suhu operasi: | -40℃ hingga＋120℃ |
|---|---|---|---|
| Tingkat Perlindungan: | IP66 | Resolusi: | 3600 hal |
| Tingkat kebisingan: | ≤50dB | Tegangan Masuk: | 24v |
| Antarmuka komunikasi: | RS485 | Berat paket: | 55kg |
| Menyoroti: | RS485 Penggerak Swing,Incremental Encoder Swing Drive,Solar Tracker Drive 24V |
||

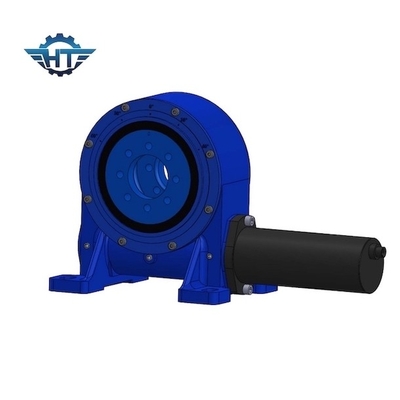

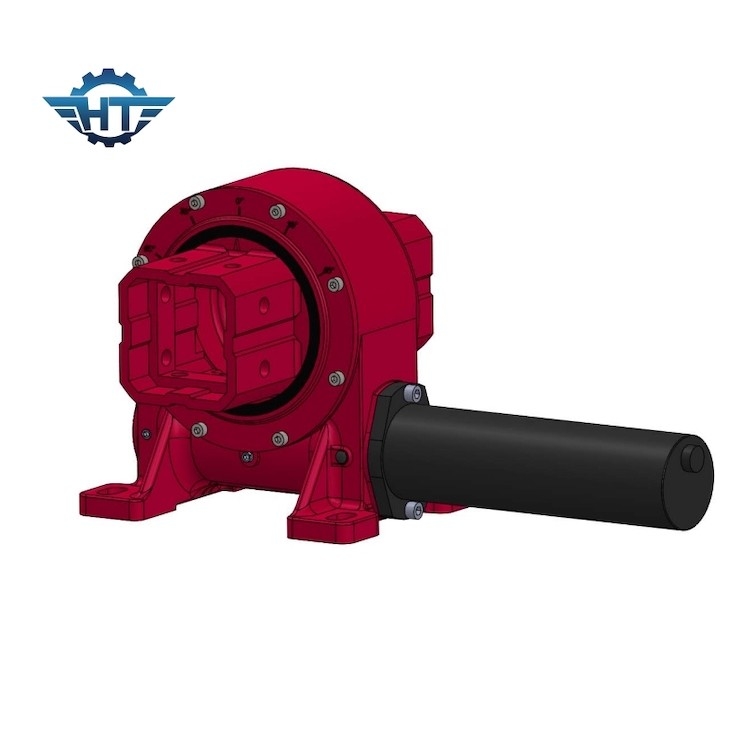

Drive Swing dengan antarmuka komunikasi RS485 - Solar Tracker
Deskripsi Produk
Drive Swing: Fitur dan Komponen Utama
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanik yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.Mereka sering ditemukan dalam mesin industri dan energi terbarukan, peralatan konstruksi, sistem pelacakan surya, dan turbin angin, di mana rotasi yang terkontrol dan tepat diperlukan.
Mari kita pergi melalui fitur utama dan komponen dari drive berputar:
Rumah Utama: Untuk menahan beban berat dan kondisi lingkungan, drive berputar biasanya terdiri dari rumah yang kompak dan kokoh, di mana semua komponen internal diselenggarakan.
Poros pusat: Di jantung drive berputar adalah poros pusat, biasanya disebut sebagai gir cacing, yang berfungsi sebagai titik pivot untuk gerakan rotasi.
Mekanisme Gir: Mekanisme gir, yang sering terdiri dari sekrup cacing dan gigi cincin, mengubah gerak putar menjadi gerak sudut.
Motor Drive: Motor drive berada di luar drive berputar, dan menyediakan torsi yang diperlukan untuk rotasi beban.
Bantalan: Bantalan berkualitas tinggi diperlukan untuk mengurangi gesekan dan rotasi yang lancar dan efisien.
Segel dan Lubrikasi: Segel dan gasket melindungi komponen internal dari kontaminan eksternal, dan pelumasan yang tepat mengurangi keausan.
Flange pemasangan: Flange pemasangan mungkin diperlukan untuk memasang drive berputar dengan aman ke struktur sekitarnya.
Penggerak berputar menawarkan fleksibilitas, daya tahan, dan kapasitas muat yang sangat baik, menjadikannya komponen penting dari berbagai aplikasi industri.
Drive yang diputar dirancang untuk menangani beban berat dan menawarkan kontrol yang tepat atas rotasi, menjadikannya ideal untuk berbagai aplikasi yang membutuhkan gerakan terkontrol.dan kemampuan untuk mendukung beban aksial dan radial membuat mereka komponen berharga di industri seperti konstruksi, energi terbarukan, dan manufaktur.
Parameter teknis
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Aplikasi
Penggerak Swing di Berbagai Industri dan Aplikasi
Penggerak putar adalah komponen penting dalam berbagai industri dan peralatan.serta kapasitas beban bantalanBerikut adalah beberapa aplikasi umum dari drive berputar:
1. Sistem Pelacakan Surya: Drive Slewing umumnya digunakan dalam sistem pelacakan surya untuk mengorientasikan panel surya dan array ke arah matahari sepanjang hari,Dengan demikian meningkatkan efisiensi pembangkit listrik tenaga surya.
2. Turbin angin: Mirip dengan sistem pelacakan surya, turbin angin menggunakan pendorong berputar untuk mengontrol rotasi nacelle dan bilah turbin agar dapat menangkap energi angin secara efisien.
3Peralatan Konstruksi: Drive Slewing digunakan dalam mesin konstruksi seperti excavator, crane, dan pompa beton, untuk memungkinkan kontrol yang tepat dari rotasi boom, lengan, atau ember.
4Mesin Pertanian: Mereka juga digunakan dalam peralatan pertanian, termasuk mesin panen dan sistem irigasi, untuk mengontrol gerakan dan posisi berbagai komponen.
5. Pengolahan Bahan: Drive Slewing banyak digunakan dalam aplikasi pengolahan bahan, seperti sistem konveyor, material loader, dan stacker,untuk kontrol yang tepat dari sabuk pengangkut dan peralatan lainnya.
6Meja putar: Meja putar adalah salah satu penggunaan industri yang paling penting dari drive putar.Mereka dapat digunakan dalam proses manufaktur dan mesin untuk memungkinkan indeksasi yang tepat dan posisi benda kerja selama pemesinan.
7Peralatan Marinir dan Luar Pantai: Drive Slewing digunakan di derek kapal, rig pengeboran lepas pantai, dan sistem posisi kapal untuk memungkinkan kontrol peralatan berputar dan muatan.
8Platform Kerja Udara: Platform angkat dan truk ember adalah beberapa aplikasi di mana drive berputar dapat ditemukan untuk mengontrol gerakan dan posisi platform kerja.
9Energi Terbarukan: Selain melacak angin dan matahari, mereka juga digunakan dalam sistem energi pasang dan ombak untuk orientasi perangkat penangkap energi.
10. Satelit Dish: Slewing drive, memiliki aplikasi seperti antena satelit, yang membutuhkan penunjuk dan pelacakan yang tepat untuk mempertahankan komunikasi dengan satelit yang mengorbit.
11Penyiaran dan Pengawasan: Penggunaan pendorong berputar dapat dilihat dalam sistem penyiaran, antena radio dan televisi, dan otoritas pengawasan untuk mengontrol gerakan antena atau kamera.
12Automated Manufacturing: Mereka juga digunakan dalam proses manufaktur otomatis yang membutuhkan gerakan rotasi dan posisi yang tepat.
13Pertahanan dan Aerospace: Drive Slewing adalah komponen penting dalam sistem radar, peluncur rudal, dan teleskop yang digunakan di sektor ini.
14. Industri hiburan: Kontrol rotasi dari wahana taman hiburan adalah bidang aplikasi untuk pendorong berputar, termasuk roda raksasa dan platform wahana.
15Teleskop dan Observatorium: Observatorium dan teleskop astronomi juga bergantung pada drive putar untuk secara tepat mengarahkan dan melacak benda langit.
16Peralatan Pertambangan dan Quarrying: Akhirnya, drive berputar digunakan dalam berbagai mesin berat yang digunakan di sektor pertambangan, seperti excavator roda ember dan stacker-reclaimers.
Contoh-contoh ini menunjukkan kemampuan tak terbatas dari drive berputar di banyak sektor industri yang berbeda.membuat mereka komponen berharga untuk operasi yang efisien dan aman.
Dukungan dan Layanan
Dukungan dan Layanan Teknis Solar Tracker Slew Drive
Di Hangtuo, kami menyediakan dukungan teknis dan layanan untuk Solar Tracker Slew Drive kami.Layanan kami dirancang untuk memenuhi kebutuhan pelanggan kami dan memaksimalkan kinerja kami Solar Tracker Slew Drive.
Dukungan Teknis dan Penyelesaian Masalah
Tim dukungan teknis kami tersedia untuk memberikan dukungan dan layanan pemecahan masalah. Kami dapat membantu Anda dengan instalasi, pengaturan, dan konfigurasi Solar Tracker Slew Drive Anda.Tim kami juga tersedia untuk membantu mendiagnosis dan menyelesaikan masalah teknis yang mungkin Anda miliki.
Pemeliharaan dan Peningkatan
Kami menyediakan layanan pemeliharaan dan upgrade untuk memastikan bahwa Solar Tracker Slew Drive Anda selalu berjalan optimal.
Jaminan dan Perbaikan
Kami menawarkan garansi dan layanan perbaikan yang komprehensif untuk Solar Tracker Slew Drive kami. Jika Anda mengalami masalah dengan Solar Tracker Slew Drive Anda, kami akan memperbaikinya secepat mungkin.
Pengemasan dan Pengiriman
Produk Solar Tracker Slew Drive dikemas dengan aman dengan bungkus busa atau gelembung dan ditempatkan baik dalam kotak karton atau wadah plastik tergantung pada ukuran dan berat produk.Semua produk dikirim dengan nomor pelacakan untuk memastikan pengiriman.
Waktu pengiriman standar untuk produk Solar Tracker Slew Drive adalah 3-5 hari kerja. pengiriman ekspres tersedia atas permintaan.
FAQ
T1: Apa merek dan model Solar Tracker Slew Drive?
A1: Solar Tracker Slew Drive adalah model Hangtuo VE.
T2: Dari mana asal Solar Tracker Slew Drive?
A2: Solar Tracker Slew Drive berasal dari Changzhou, Cina.
T3: Sertifikasi apa yang dimiliki Solar Tracker Slew Drive?
A3: Solar Tracker Slew Drive memiliki sertifikasi CE dan ISO9001.
T4: Berapa jumlah pesanan minimum untuk Solar Tracker Slew Drive?
A4: Jumlah pesanan minimum Solar Tracker Slew Drive adalah 1.
T5: Berapa kisaran harga dari Solar Tracker Slew Drive?
A5: Kisaran harga Solar Tracker Slew Drive adalah USD 200 ~ 350.
P6: Berapa lama waktu pengiriman untuk Solar Tracker Slew Drive?
A6: Waktu pengiriman untuk Solar Tracker Slew Drive adalah 7 ~ 15 hari.
