Detail produk:
|
| Jaminan: | 5 tahun | Aplikasi: | sistem pelacakan matahari |
|---|---|---|---|
| Kisaran kecepatan: | 0,1-100rpm | Nama produk: | Penggerak Pembunuhan Pelacak Surya |
| Jenis pembuat kode: | Encoder Tambahan Opsional | Ketepatan: | 0,1° |
| Tegangan Masuk: | 24v | Torsi keluaran maks: | 13420Nm |
| Menyoroti: | Penjelajah Solar Slew Drive IP66,drive berputar untuk sistem pelacakan surya,membunuh drive untuk Solar Tracking |
||

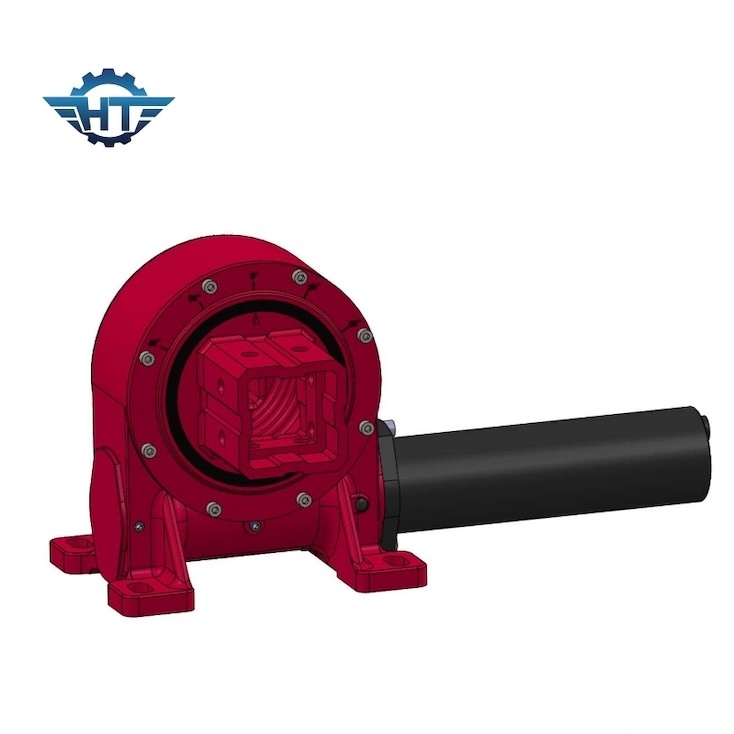

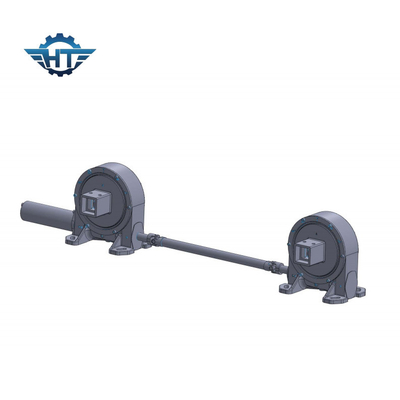

IP66 Solar Tracker Slew Drive dengan Keakuratan 0,1° untuk Pelacakan Surya
Deskripsi Produk
Penggerak berputar adalah komponen mekanis yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.sistem pelacakan surya, turbin angin, peralatan konstruksi, dan aplikasi lain di mana rotasi terkontrol dan tepat diperlukan.
Penggerak geser biasanya terdiri dari rumah yang kokoh dan kompak yang berisi semua komponen internal.Di inti dari drive berputar adalah sumbu pusat, sering disebut sebagai gir cacing, yang berfungsi sebagai titik pivot untuk gerakan rotasi. Fungsi utama dari drive berputar adalah untuk mengubah gerakan putar menjadi gerakan sudut.Hal ini dicapai melalui mekanisme gigi, biasanya terdiri dari sekrup cacing dan gigi cincin. Sekrup cacing terlibat dengan gigi pada gigi cincin, memungkinkan rotasi terkontrol.
Untuk mengontrol rotasi drive berputar, motor drive eksternal biasanya dipasang.Bantalan berkualitas tinggi adalah komponen penting dari drive berputarMereka memberikan dukungan dan mengurangi gesekan, memungkinkan rotasi yang halus dan efisien.Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket. pelumasan yang tepat sangat penting untuk mengurangi keausan dan memastikan keandalan jangka panjang.Flang pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnyaBeberapa drive berputar memiliki gigi output, yang terhubung ke beban yang perlu diputar.
Drive yang diputar dirancang untuk menangani beban berat dan menawarkan kontrol yang tepat atas rotasi, menjadikannya ideal untuk berbagai aplikasi yang membutuhkan gerakan terkontrol.dan kemampuan untuk mendukung beban aksial dan radial membuat mereka komponen berharga di industri seperti konstruksi, energi terbarukan, dan manufaktur.
Parameter teknis
Berikut adalah perbandingan model, torsi output nominal, torsi menahan, torsi miring, beban aksial, beban radial, rasio, efisiensi, presisi, IP, suhu kerja, penguncian diri,dan berat berbagai ukuran model gearbox:
|
Model |
Torsi output nominal (N.m) |
Torsi tahan (kN.m) |
Torsi miring (kN.m) |
beban aksial (kN) |
Beban radial (kN) |
Rasio |
Efisiensi |
Keakuratan (gelar) |
IP |
Tep Kerja ((°C) |
Mengunci sendiri |
Berat (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
251 kg |
Aplikasi
Penggerak berputar menemukan aplikasi di berbagai industri dan peralatan, di mana rotasi yang dikendalikan, posisi yang tepat, dan kapasitas beban sangat penting.dan dapat memaksimalkan penyerapan energi, meningkatkan efisiensi pembangkit listrik, menyediakan indeksasi dan penentuan posisi yang tepat untuk proses pemesinan, dan memungkinkan berbagai gerakan dan tugas penentuan posisi.
Berikut adalah beberapa aplikasi umum dari drive berputar:
Sistem Pelacakan Surya
Turbin Angin
Peralatan Konstruksi
Mesin Pertanian
Penanganan Bahan
Meja putar
Peralatan Marinir dan Offshore
Platform Kerja Udara
Energi Terbarukan
Satelit Dishes
Penyiaran dan Pengawasan
Manufaktur Otomatis
Pertahanan dan Aerospace
Industri Hiburan
Teleskop dan Observatorium
Peralatan tambang dan quarrying
Dengan mengontrol gerakan dan orientasi banyak perangkat, drive berputar sangat penting untuk operasi yang efisien dan aman, dan dapat ditemukan di berbagai industri.
