Detail produk:
|
| Jenis Produk: | VE9 Vertikal | Torsi keluaran: | 7320 Nm |
|---|---|---|---|
| Ketepatan: | 0,15° | Suhu operasi: | -40℃ hingga＋120℃ |
| Jaminan: | 5 tahun | Kisaran kecepatan: | 0,1-100rpm |
| Tingkat Perlindungan: | IP66 | Bahan: | besi cor |
| Menyoroti: | 100 rpm Solar Slew Drive,Low Maintenance Solar Tracker Slew Drive,Penggerak Slew Surya dengan Keakuratan Tinggi |
||

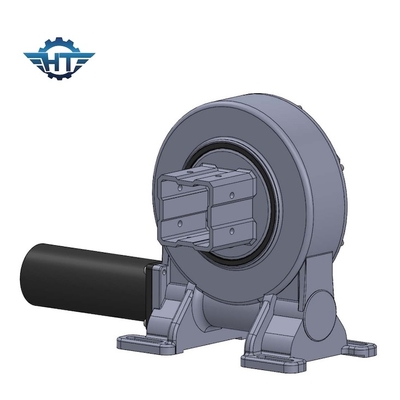

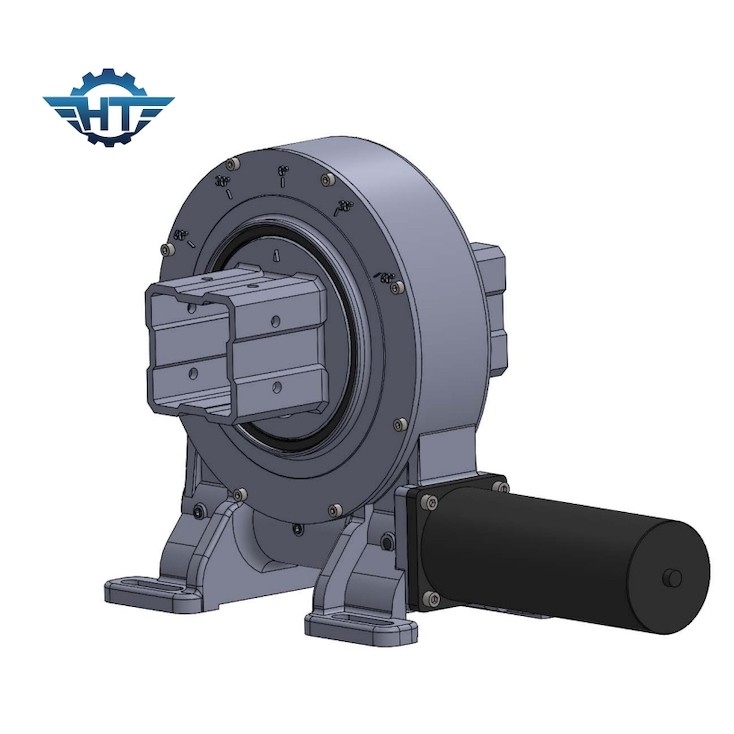

Low Maintenance Solar Tracker Slew Drive dengan Keakuratan Tinggi
Deskripsi Produk
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanik yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.Perangkat ini biasanya ditemukan di mesin industri, sistem pelacakan surya, turbin angin, peralatan konstruksi, dan aplikasi lain di mana rotasi terkontrol dan tepat diperlukan.
Di bawah ini adalah beberapa fitur utama dan komponen dari drive berputar:
Rumah Utama: Drive berputar biasanya terdiri dari rumah yang kokoh dan kompak yang berisi semua komponen internal.Rumah dirancang untuk menahan beban berat dan kondisi lingkungan.
Poros Pusat: Di inti drive berputar adalah poros pusat, sering disebut sebagai gir cacing, yang berfungsi sebagai titik pivot untuk gerakan rotasi.
Mekanisme Gear: Fungsi utama drive berputar adalah mengubah gerak putar menjadi gerak sudut.biasanya terdiri dari sekrup cacing dan roda gigi ringSekrup cacing terlibat dengan gigi pada gigi cincin, memungkinkan putaran terkontrol.
Motor Drive: Untuk mengontrol rotasi drive berputar, motor drive eksternal biasanya dipasang.
Bantalan: Bantalan berkualitas tinggi adalah komponen penting dari drive berputar. Mereka memberikan dukungan dan mengurangi gesekan, memungkinkan rotasi yang lancar dan efisien.Beberapa drive berputar memiliki beberapa baris bantalan untuk meningkatkan stabilitas.
Segel dan Lubrikasi: Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket.Pelumasan yang tepat sangat penting untuk mengurangi keausan dan memastikan keandalan jangka panjang.
Flange pemasangan: Tergantung pada aplikasi, flange pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnya.
Output Gear: Beberapa drive berputar memiliki gear output, yang terhubung ke beban yang perlu diputar.
Drive yang diputar dirancang untuk menangani beban berat dan menawarkan kontrol yang tepat atas rotasi, menjadikannya ideal untuk berbagai aplikasi yang membutuhkan gerakan terkontrol.dan kemampuan untuk mendukung beban aksial dan radial membuat mereka komponen berharga di industri seperti konstruksi, energi terbarukan, dan manufaktur.
Fitur
Gambaran Umum Penggerak Swing
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanik yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.Mereka biasanya ditemukan dalam mesin industri, sistem pelacakan surya, turbin angin, peralatan konstruksi, dan aplikasi lain di mana rotasi terkontrol dan tepat diperlukan.Berikut adalah deskripsi fitur utama dan komponen dari drive berputar:
Perumahan Utama
Penggerak berputar biasanya terdiri dari perumahan yang kokoh dan kompak yang berisi semua komponen internal. Perumahan dirancang untuk menahan beban berat dan kondisi lingkungan.
Poros Pusat
Pada inti drive berputar adalah sumbu pusat, sering disebut sebagai worm gear, yang berfungsi sebagai titik pivot untuk gerakan rotasi.
Mekanisme Gir
Fungsi utama drive berputar adalah mengubah gerak putar menjadi gerak sudut. Hal ini dicapai melalui mekanisme gigi, biasanya terdiri dari sekrup cacing dan gigi cincin.Sekrup cacing terlibat dengan gigi pada gigi cincin, memungkinkan rotasi terkontrol.
Motor Penggerak
Untuk mengontrol rotasi drive berputar, motor drive eksternal biasanya dipasang.
Bantalan
Bantalan berkualitas tinggi adalah komponen penting dari drive berputar. Mereka memberikan dukungan dan mengurangi gesekan, memungkinkan rotasi yang lancar dan efisien.Beberapa drive berputar memiliki beberapa baris bantalan untuk meningkatkan stabilitas.
Segel dan Pelumasan
Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket.
Flange pemasangan
Tergantung pada aplikasi, flange pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnya.
Peralatan Output
Beberapa drive berputar memiliki gigi output, yang terhubung ke beban yang perlu diputar.
Drive yang diputar dirancang untuk menangani beban berat dan menawarkan kontrol yang tepat atas rotasi, menjadikannya ideal untuk berbagai aplikasi yang membutuhkan gerakan terkontrol.dan kemampuan untuk mendukung beban aksial dan radial membuat mereka komponen berharga di industri seperti konstruksi, energi terbarukan, dan manufaktur.
Parameter teknis
Rasio dan torsi untuk berbagai ukuran reduksi gir planet
Reduktor gir planet kami dapat menyediakan berbagai torsi dan persyaratan rasio untuk aplikasi Anda. produk ini sangat efisien dengan efisiensi 40%, dan tingkat presisi mencapai hingga 0.150 atau kurang.
Suhu kerja untuk reducer ini adalah dari -40°C sampai +120°C, mereka mengunci sendiri dan kelas IP sampai 66. beban aksial dan beban radial dapat bervariasi untuk memenuhi kebutuhan Anda juga.
Berikut adalah beberapa contoh reduksi yang kami tawarkan. model, torsi output nominal, torsi menahan, torsi miring, beban aksial, beban radial, rasio, efisiensi, presisi, IP,suhu kerja, penguncian diri dan berat ditulis dalam tabel di bawah ini.
Parameter teknis
|
Model |
Torsi output nominal (N.m) |
Torsi tahan (kN.m) |
Torsi miring (kN.m) |
beban aksial (kN) |
Beban radial (kN) |
Rasio |
Efisiensi |
Keakuratan (gelar) |
IP |
Tep Kerja ((°C) |
Mengunci sendiri |
Berat (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
251 kg |
Aplikasi
Penggerak geser banyak digunakan di berbagai industri dan peralatan, di mana rotasi yang terkontrol, posisi yang tepat, dan kapasitas beban sangat penting.Mereka menemukan aplikasi penting dalam sistem pelacakan surya untuk mengorientasikan panel surya dan array ke arah matahari; di turbin angin untuk mengontrol orientasi nacelle dan bilah; di mesin konstruksi seperti excavator, crane, dan pompa beton; peralatan pertanian,seperti mesin panen dan sistem irigasi; sistem conveyor, material loader dan stacker; meja putar dalam proses manufaktur dan mesin; peralatan laut dan lepas pantai termasuk derek kapal, rig pengeboran lepas pantai,dan sistem penentuan posisi kapal; platform angkat dan truk ember untuk menyediakan akses ke area yang tinggi; baik dalam sistem energi pasang surut dan gelombang; antena satelit;antena penyiaran radio dan televisi dan sistem kamera pengawasan; proses manufaktur otomatis; dalam aplikasi militer termasuk radar, peluncur rudal dan teleskop; taman hiburan, seperti roda raksasa dan platform berputar; dan akhirnya,observatorium astronomi dan teleskop, serta peralatan pertambangan berat dan quarrying.
Contoh-contoh ini menunjukkan betapa serbaguna penggerak ini, dan betapa pentingnya mereka dalam semua industri dan aplikasi yang membutuhkan rotasi dan kontrol yang tepat,untuk operasi mesin yang efisien dan aman.
