Detail produk:
|
| Jaminan: | 5 tahun | Kisaran kecepatan: | 0,1-100rpm |
|---|---|---|---|
| Resolusi: | 0,01° | Torsi keluaran: | 7320 Nm |
| Ketepatan: | 0,15° | Tingkat Perlindungan: | IP66 |
| Tegangan Masuk: | 24v | Motor: | Gearbox planet |
| Menyoroti: | Low-Noise Solar Tracker Slew Drive,Penggerak Slew Solar Tracker Efisiensi Tinggi,Operasi tahan lama Solar Slew Drive |
||

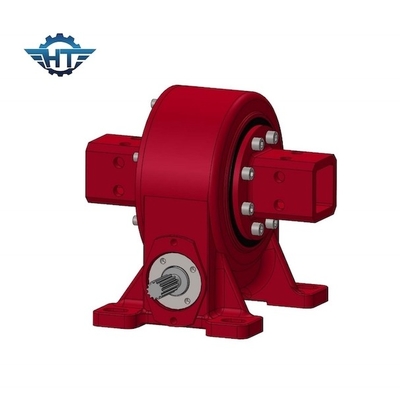

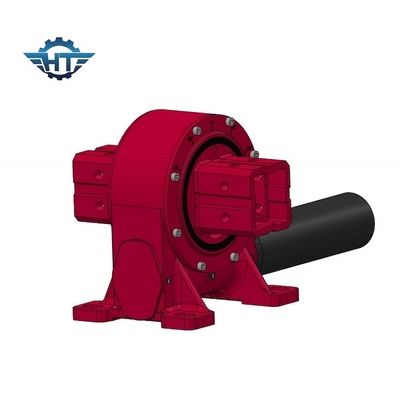

Penggerak Slew Solar Tracker yang Dirancang dengan Precision dengan Jangkauan Suhu yang Luas
Deskripsi Produk
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanis yang dirancang untuk memfasilitasi rotasi terkontrol di sekitar sumbu pusat.Hal ini digunakan dalam berbagai aplikasi di mana gerakan rotasi terkontrol dan tepat sangat pentingBerikut adalah deskripsi rinci dari drive berputar:
1. Komponen Utama
Perumahan: Penggerak berputar terdiri dari perumahan yang kokoh yang berisi semua komponen internal.
Poros pusat (Worm Gear): Di inti drive berputar adalah poros pusat, sering disebut sebagai worm gear.
Mekanisme Gear: Fungsi utama drive berputar adalah mengubah gerak putar menjadi gerak sudut.biasanya terdiri dari sekrup cacing dan roda gigi cincin. Sekrup cacing meshes dengan gigi pada gigi cincin, memungkinkan putaran terkontrol.
Motor Drive: Motor drive eksternal biasanya dipasang untuk mengontrol rotasi drive berputar. Motor menyediakan torsi dan daya yang diperlukan untuk memutar beban.
2. Bantalan:
Penggerak berputar menggunakan bantalan berkualitas tinggi, yang memberikan dukungan dan mengurangi gesekan.Beberapa drive berputar memiliki beberapa baris bantalan untuk meningkatkan stabilitas.
3Penyegelan dan pelumasan:
Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket..
4- Flang pemasangan:
Tergantung pada aplikasi, flange pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnya.
5. Output Gear:
Beberapa drive berputar memiliki gigi output, yang terhubung ke beban yang perlu diputar.
6. Fitur:
Drive Slewing dikenal karena kapasitas beban tinggi, desain kompak, posisi yang tepat, dan kemampuan rotasi 360 derajat terus-menerus.dan cukup serbaguna untuk menangani beban aksial dan radial.
7Aplikasi:
Penggerak putar digunakan dalam berbagai industri, termasuk sistem pelacakan surya, turbin angin, peralatan konstruksi, mesin pertanian, aplikasi laut, penanganan bahan,dan banyak lagi.
8. kustomisasi:
Penggerak geser dapat disesuaikan untuk memenuhi persyaratan aplikasi tertentu, termasuk rasio gigi, torsi output, dan konfigurasi pemasangan.
9Resistensi Lingkungan:
Banyak drive berputar dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, kelembaban, dan lingkungan korosif.
Penggerak putar adalah komponen penting dalam industri di mana putaran terkontrol dan penentuan posisi yang tepat diperlukan.dan kemampuan untuk mendukung beban berat membuat mereka berharga dalam berbagai aplikasi, berkontribusi pada efisiensi dan keandalan mesin dan peralatan.
Parameter teknis
Gambaran Umum Parameter Reduktor Planet
Planetary Reducer adalah jenis gearbox yang bekerja dengan memutar beberapa roda gigi untuk mengurangi kecepatan dan meningkatkan torsi.Tabel di bawah ini menunjukkan rincian dari setiap model reduksi planet, termasuk torsi output nominal, torsi tahan, torsi miring, beban aksial, beban radial, rasio, efisiensi, presisi, IP, suhu kerja, penguncian diri, dan berat.
|
Model |
Torsi output nominal (N.m) |
Torsi tahan (kN.m) |
Torsi miring (kN.m) |
beban aksial (kN) |
Beban radial (kN) |
Rasio |
Efisiensi |
Keakuratan (gelar) |
IP |
Tep Kerja ((°C) |
Mengunci sendiri |
Berat (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
251 kg |
Data di atas menunjukkan bahwa reduksi planet memiliki cukup berbagai fitur dan dapat diterapkan untuk berbagai skenario.presisi yang baik dan kekerasan yang andal, sehingga dapat diterapkan secara luas.
Dukungan dan Layanan
Solar Tracker Slew Drive Dukungan Teknis & Layanan
Di Solar Tracker, kami mengerti bahwa kunci untuk produk yang sukses adalah menyediakan pengguna dengan dukungan teknis dan layanan terbaik.Tujuan kami adalah untuk memastikan bahwa pelanggan kami menerima tingkat tertinggi dari dukungan teknis dan layanan yang tersedia.
Kami menawarkan berbagai dukungan teknis dan layanan untuk produk Solar Tracker Slew Drive kami.
Dukungan teknis melalui telepon atau melalui email.
Dukungan teknis online dan pemecahan masalah.
Layanan pemeliharaan dan perbaikan.
suku cadang.
Jika Anda memiliki pertanyaan atau memerlukan bantuan dengan Solar Tracker Slew Drive kami, silakan hubungi kami dan tim kami dari teknisi berpengalaman akan dengan senang hati membantu.
Pengemasan dan Pengiriman
Solar Tracker Slew Drive Pengemasan dan Pengiriman
Solar Tracker Slew Drive dikemas dalam kotak plywoon yang kuat, dengan busa internal atau kardus untuk memberikan perlindungan.Kemudian dikirim dengan kurir atau pengiriman udara ke alamat pengiriman yang ditentukan pelanggan.
