Detail produk:
|
| Tingkat kebisingan: | ≤50dB | Nama produk: | Penggerak Pembunuhan Pelacak Surya |
|---|---|---|---|
| Struktur: | Cacing dan Peralatan | Perlindungan: | IP66 |
| Berat badan: | 65KG | Jaminan: | 5 tahun |
| Resolusi: | 0,01° | Motor: | 24v |
| Menyoroti: | Cacing dan gear Solar Slew Drive,Pengendali Torsi Pengendali Daya Surya,Solar Slew Drive dengan IP66 |
||

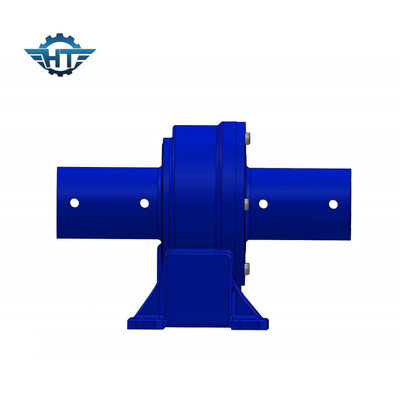

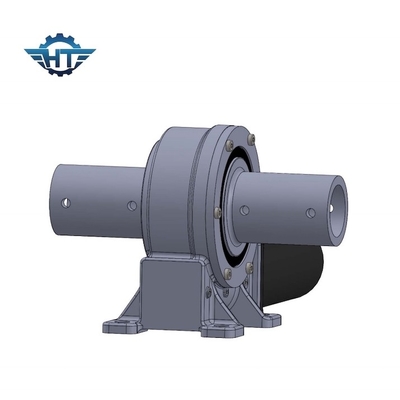

Kecepatan dan Torsi Kontrol Solar Tracker Slew Drive dengan Perlindungan IP66
Deskripsi Produk
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanik yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.Perangkat ini biasanya ditemukan di mesin industri, sistem pelacakan surya, turbin angin, peralatan konstruksi, dan aplikasi lain di mana rotasi terkontrol dan tepat diperlukan.
Berikut adalah deskripsi fitur utama dan komponen dari drive berputar:
Rumah Utama: Drive berputar biasanya terdiri dari rumah yang kokoh dan kompak yang berisi semua komponen internal.Rumah dirancang untuk menahan beban berat dan kondisi lingkungan.
Poros Pusat: Di inti drive berputar adalah poros pusat, sering disebut sebagai gir cacing, yang berfungsi sebagai titik pivot untuk gerakan rotasi.
Mekanisme Gear: Fungsi utama drive berputar adalah mengubah gerak putar menjadi gerak sudut.biasanya terdiri dari sekrup cacing dan roda gigi ringSekrup cacing terlibat dengan gigi pada gigi cincin, memungkinkan putaran terkontrol.
Motor Drive: Untuk mengontrol rotasi drive berputar, motor drive eksternal biasanya dipasang.
Bantalan: Bantalan berkualitas tinggi adalah komponen penting dari drive berputar. Mereka memberikan dukungan dan mengurangi gesekan, memungkinkan rotasi yang lancar dan efisien.Beberapa drive berputar memiliki beberapa baris bantalan untuk meningkatkan stabilitas.
Segel dan Lubrikasi: Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket.Pelumasan yang tepat sangat penting untuk mengurangi keausan dan memastikan keandalan jangka panjang.
Flange pemasangan: Tergantung pada aplikasi, flange pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnya.
Output Gear: Beberapa drive berputar memiliki gear output, yang terhubung ke beban yang perlu diputar.
Drive yang diputar dirancang untuk menangani beban berat dan menawarkan kontrol yang tepat atas rotasi, menjadikannya ideal untuk berbagai aplikasi yang membutuhkan gerakan terkontrol.dan kemampuan untuk mendukung beban aksial dan radial membuat mereka komponen berharga di industri seperti konstruksi, energi terbarukan, dan manufaktur.
Parameter teknis
|
Model |
Torsi output nominal (N.m) |
Torsi tahan (kN.m) |
Torsi miring (kN.m) |
beban aksial (kN) |
Beban radial (kN) |
Rasio |
Efisiensi |
Keakuratan (gelar) |
IP |
Tep Kerja ((°C) |
Mengunci sendiri |
Berat (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
251 kg |
Aplikasi
Penggerak berputar menemukan aplikasi di berbagai industri dan peralatan di mana rotasi yang dikontrol, posisi yang tepat, dan kapasitas bantalan beban sangat penting.Berikut adalah beberapa aplikasi umum dari drive berputar:
Sistem Pelacakan Surya: Penggerak geser banyak digunakan dalam sistem pelacakan surya untuk mengorientasikan panel surya dan array ke arah matahari sepanjang hari,memaksimalkan penyerapan energi dan meningkatkan efisiensi pembangkit listrik tenaga surya.
Turbin Angin: Mereka digunakan dalam turbin angin untuk mengontrol orientasi nacelle dan bilah,memungkinkan turbin angin untuk memanfaatkan energi angin secara efisien dengan menghadap ke arah angin yang dominan.
Peralatan Konstruksi: Drive geser digunakan dalam mesin konstruksi seperti excavator, crane, dan pompa beton untuk memungkinkan kontrol yang tepat dari boom, lengan, atau putaran ember.
Mesin Pertanian: Peralatan pertanian, termasuk mesin panen dan sistem irigasi, sering menggunakan pendorong berputar untuk mengontrol gerakan dan posisi berbagai komponen.
Pengolahan Bahan: Sistem konveyor, material loader, dan stacker menggunakan drive berputar untuk mengontrol gerakan dan posisi sabuk konveyor dan peralatan lainnya.
Meja putar: Dalam aplikasi manufaktur dan pemesinan, drive putar digunakan dalam meja putar untuk memungkinkan indeksasi dan posisi benda kerja yang tepat selama proses pemesinan.
Peralatan Marinir dan Luar Pantai: Penggerak geser digunakan di derek kapal, rig pengeboran lepas pantai, dan sistem penentuan posisi kapal untuk mengontrol rotasi peralatan dan muatan.
Platform Kerja Udara: Platform angkat dan truk ember menggunakan pendorong berputar untuk mengontrol gerakan dan posisi platform kerja, yang memberikan akses ke area yang lebih tinggi.
Energi Terbarukan: Selain aplikasi angin dan surya, drive berputar digunakan dalam sistem energi pasang surut dan gelombang untuk mengontrol orientasi perangkat penangkap energi.
Satelit Dishes: Drive berputar memungkinkan penunjuk dan pelacakan tepat dari piring satelit untuk mempertahankan komunikasi dengan satelit yang mengorbit.
Penyiaran dan Pengawasan: Mereka digunakan dalam antena penyiaran radio dan televisi dan sistem kamera pengawasan untuk mengontrol gerakan antena atau kamera.
Manufaktur Otomatis: Penggerak geser memainkan peran dalam berbagai proses manufaktur otomatis di mana gerakan rotasi dan penentuan posisi yang tepat diperlukan.
Pertahanan dan Aerospace: Dalam aplikasi militer dan aerospace, mereka digunakan dalam sistem radar, peluncur rudal, dan teleskop untuk mengontrol orientasi peralatan.
Industri Hiburan: Penggerak geser dapat ditemukan di taman hiburan, termasuk roda raksasa dan platform berputar di taman hiburan.
Teleskop dan Observatorium: Observatorium dan teleskop astronomi menggunakan pendorong berputar untuk posisi dan pelacakan benda langit yang tepat.
Peralatan Pertambangan dan Quarrying: Drive Slewing digunakan dalam peralatan pertambangan berat, seperti excavator roda ember dan stacker-reclaimers, untuk mengontrol pergerakan komponen.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Solar Tracker Slew Drive Pengemasan dan Pengiriman
Solar Tracker Slew Drive dikemas dalam kotak yang aman untuk melindunginya dari kerusakan selama transportasi.
Kotak itu kemudian dimasukkan ke dalam kotak kayu lapis yang lebih besar untuk dikirim.
Kotak itu kemudian dipetik dan diberi label untuk pengiriman.
Paket kemudian dikirim ke alamat pelanggan.
