Detail produk:
|
| Berat paket: | 53 kg | Tingkat kebisingan: | ≤50dB |
|---|---|---|---|
| Tegangan Masuk: | 24v | Kisaran kecepatan: | 0,1-100rpm |
| Nama produk: | Penggerak Pembunuhan Pelacak Surya | Aplikasi: | Sistem Pelacakan Surya PV |
| Ketepatan: | 0,1° | Resolusi: | 3600 hal |
| Menyoroti: | Penggerak Slew Tracker Surya Presisi Tinggi,IP66 Perlindungan Solar Slew Drive,53 Kg Solar Slew Drive |
||

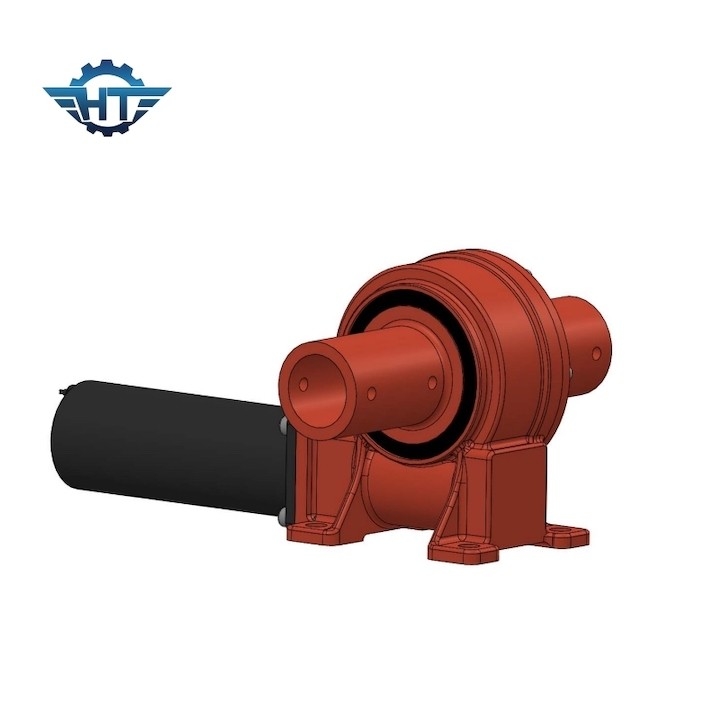

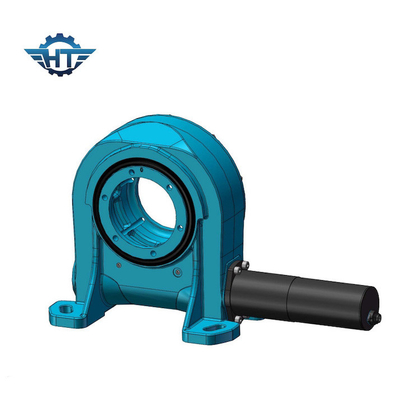

Resolusi Penggerak Slew Drive Pengendali Surya Presisi Tinggi 0.01° Perlindungan IP66
Deskripsi Produk
Drive slewing, juga dikenal sebagai slew drive atau slew bearing drive, adalah komponen mekanik yang digunakan dalam berbagai aplikasi untuk memungkinkan rotasi beban yang terkontrol di sekitar sumbu pusat.Perangkat ini biasanya ditemukan di mesin industri, sistem pelacakan surya, turbin angin, peralatan konstruksi, dan aplikasi lain di mana rotasi terkontrol dan tepat diperlukan.
Berikut adalah deskripsi fitur utama dan komponen dari drive berputar:
Rumah Utama: Drive berputar biasanya terdiri dari rumah yang kokoh dan kompak yang berisi semua komponen internal.Rumah dirancang untuk menahan beban berat dan kondisi lingkungan.
Poros Pusat: Di inti drive berputar adalah poros pusat, sering disebut sebagai gir cacing, yang berfungsi sebagai titik pivot untuk gerakan rotasi.
Mekanisme Gear: Fungsi utama drive berputar adalah mengubah gerak putar menjadi gerak sudut.biasanya terdiri dari sekrup cacing dan roda gigi ringSekrup cacing terlibat dengan gigi pada gigi cincin, memungkinkan putaran terkontrol.
Motor Drive: Untuk mengontrol rotasi drive berputar, motor drive eksternal biasanya dipasang.
Bantalan: Bantalan berkualitas tinggi adalah komponen penting dari drive berputar. Mereka memberikan dukungan dan mengurangi gesekan, memungkinkan rotasi yang lancar dan efisien.Beberapa drive berputar memiliki beberapa baris bantalan untuk meningkatkan stabilitas.
Segel dan Lubrikasi: Untuk melindungi komponen internal dari debu, kotoran, dan kelembaban, drive berputar dilengkapi dengan segel dan gasket.Pelumasan yang tepat sangat penting untuk mengurangi keausan dan memastikan keandalan jangka panjang.
Flange pemasangan: Tergantung pada aplikasi, flange pemasangan dapat disertakan untuk menempelkan drive berputar dengan aman ke struktur sekitarnya.
Output Gear: Beberapa drive berputar memiliki gear output, yang terhubung ke beban yang perlu diputar.
Parameter teknis
|
Model |
Torsi output nominal (N.m) |
Torsi tahan (kN.m) |
Torsi miring (kN.m) |
beban aksial (kN) |
Beban radial (kN) |
Rasio |
Efisiensi |
Keakuratan (gelar) |
IP |
Tep Kerja ((°C) |
Mengunci sendiri |
Berat (kg) |
|
3 " |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
Ya, aku tahu. |
251 kg |
Aplikasi
Penggerak putar memainkan peran penting dalam banyak industri dan aplikasi yang membutuhkan rotasi yang dikendalikan dengan tepat dan kapasitas beban.Berikut adalah daftar aplikasi yang umum digunakan dari drive berputar:
Sistem Pelacakan Surya: Mereka digunakan untuk mengorientasikan panel dan array surya untuk memaksimalkan pengambilan energi dan meningkatkan efisiensi pembangkit listrik tenaga surya.
Turbin Angin: Penggerak berputar digunakan untuk mengontrol orientasi nacelle dan bilah untuk memanfaatkan energi angin secara efisien.
Peralatan Konstruksi: Seperti excavator, crane, dan pompa beton, mereka digunakan untuk memungkinkan kontrol yang tepat dari boom, lengan, atau putaran ember.
Mesin Pertanian: Angkatan Darat menggabungkan mesin panen dan sistem irigasi menggunakan pendorong berputar untuk memfasilitasi pergerakan dan posisi berbagai komponen.
Pengolahan Bahan: Penggerak geser digunakan dalam sistem konveyor, material loader, dan stacker untuk mengontrol gerakan dan posisi sabuk pengantar dan peralatan lainnya.
Selain itu, drive putar digunakan dalam meja putar untuk indeksasi yang tepat dan posisi benda kerja selama proses mesin, derek kapal, rig pengeboran lepas pantai, sistem posisi kapal,platform angkat dan truk ember, sistem energi pasang surut dan gelombang, antena penyiaran dan sistem kamera pengawasan, manufaktur otomatis, peralatan militer dan ruang angkasa, wahana taman hiburan,observatorium astronomi dan teleskop, dan peralatan pertambangan berat.
Contoh-contoh ini menunjukkan fleksibilitas drive berputar dan pentingnya dalam berbagai aspek industri untuk memastikan operasi yang efisien dan aman.
Dukungan dan Layanan
Solar Tracker Slew Drive Dukungan Teknis & Layanan
Pada
Layanan kami meliputi:
Saran pemasangan dan pengaturan
Instruksi pemeliharaan
Penyelesaian masalah
Jika Anda memiliki pertanyaan atau membutuhkan bantuan, jangan ragu untuk menghubungi kami. Kami berharap untuk membantu Anda mendapatkan hasil maksimal dari Solar Tracker Slew Drive Anda.
Pengemasan dan Pengiriman
Kemasan dan Pengiriman
Hati-hati bungkus setiap Solar Tracker Slew Drive dengan kardus sarang madu dan batas blok.
Tutup dengan aman dalam kotak dan label dengan rincian pengiriman yang sesuai.
Pastikan semua bahan kemasan bebas debu dan kotoran.
Sertakan laporan tes di kotak.
Kapal menggunakan pembawa yang dapat diandalkan.
