Detail produk:
|
| Sertifikat: | ISO9001, CE | Pemasangan: | Vertikal |
|---|---|---|---|
| SEUMUR HIDUP: | 30 tahun | Sumber Daya: | 24 VDC |
| Melindungi: | IP66 | Fitur Lindungi: | Diselubungi |
| Warna Standar: | seperti yang diminta | Penggunaan: | Pelacak Tenaga Surya yang Dioptimalkan |
| Menyoroti: | Single Axis Worm Gear Slew Drive,24V Gear Slew Drive,Penggerak Gear Slew Single Axis |
||

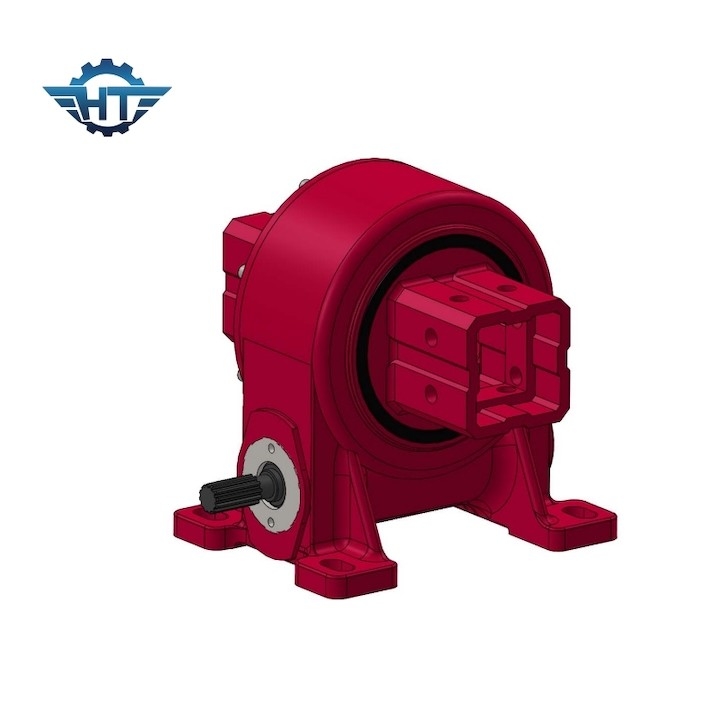

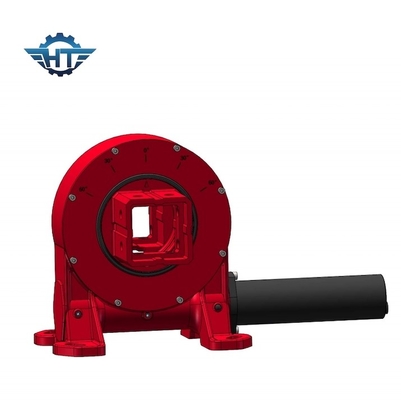

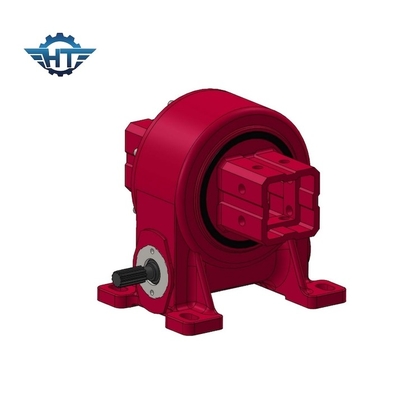

VE5 Single Axis 24V Electric Planetary Motor Worm Gear Slew Drive
Worm Gear Slew Drive Deskripsi
Gear cacing, juga dikenal sebagai drive cacing, adalah sistem gear mekanik yang terdiri dari roda bergantian, disebut worm gear, yang bermeshing dengan gear spiral seperti sekrup, disebut cacing.Peralatan cacing menyerupai benang sekrup, sedangkan roda gigi cacing menyerupai roda gigi silinder dengan gigi yang membungkusnya.
Peralatan cacing dan cacing memiliki poros tegak lurus, dan ketika cacing diputar, ia terlibat dengan gigi peralatan cacing, menyebabkannya berputar juga.Sudut gigi spiral pada cacing menciptakan gerakan geser, yang menghasilkan pengurangan gear antara kedua komponen. rasio pengurangan ditentukan oleh jumlah gigi pada worm gear dan jumlah benang pada cacing.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Aplikasi
Gir cacing biasanya ditemukan dalam berbagai mesin dan peralatan, termasuk sistem conveyor, mesin kemasan, lift dan lift, mekanisme kemudi mobil,dan aplikasi industri di mana gerakan terkontrol dan transmisi torsi diperlukan.
Fitur
Beberapa keuntungan dari peralatan cacing termasuk:
Pengurangan gir tinggi: Gir cacing menawarkan rasio pengurangan gir yang tinggi, memungkinkan pengurangan kecepatan yang signifikan antara poros input dan output.Hal ini membuat mereka cocok untuk aplikasi di mana torsi tinggi dan output kecepatan rendah diperlukan.
Desain kompak: Sifat kompak dari gigi cacing membuat mereka ideal untuk aplikasi di mana ruang terbatas. susunan aksial mereka menghasilkan jejak yang lebih kecil dibandingkan dengan sistem gigi lainnya.
Fitur penguncian diri: Gir cacing memiliki fitur penguncian diri, yang berarti gigi cacing tidak dapat dengan mudah mendorong cacing.Karakteristik ini membuat gigi cacing berguna dalam aplikasi di mana mempertahankan posisi atau mencegah mengemudi mundur diperlukan.
Ketahanan beban kejut yang tinggi: Gir cacing mampu menangani beban kejut yang tinggi karena area kontak yang besar antara gigi cacing dan gigi gir cacing.Hal ini membuat mereka cocok untuk aplikasi tugas berat.
