Detail produk:
|
| Aplikasi: | Sistem Pemasangan Pelacak Panel Surya | Warna: | sebagai persyaratan |
|---|---|---|---|
| Kehidupan Padang: | 30 tahun | Waktu Pimpin: | 3 ~ 45 hari |
| Jenis mesin: | Motor listrik | Perlindungan: | IP66, tertutup |
| Output persegi: | 94*94 mm | Efisiensi transmisi: | 40% |
| Menyoroti: | Sistem pemasangan Penggerak Swing Listrik,Penggerak Swing Electric Single Axis,Pengendali Panel Surya Pengendali Listrik |
||

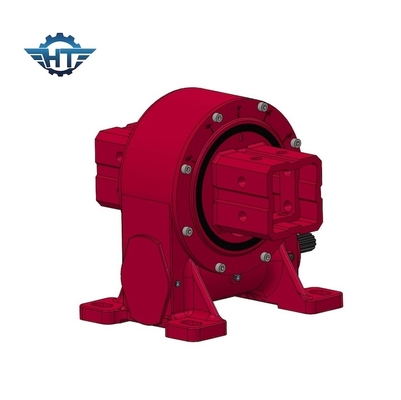

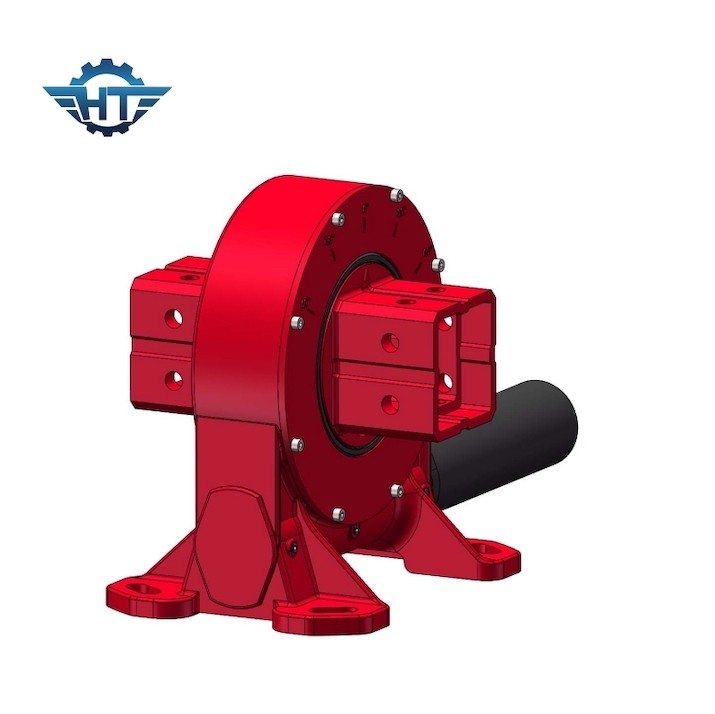

VE9 Electric Slewing Drive untuk Single Axis Solar Panel Tracker Mounting System
Deskripsi Girasi Cacing
Peralatan cacing dan cacing memiliki poros tegak lurus, dan ketika cacing diputar, ia terlibat dengan gigi peralatan cacing, menyebabkannya berputar juga.Sudut gigi spiral pada cacing menciptakan gerakan geser, yang menghasilkan pengurangan gear antara kedua komponen. rasio pengurangan ditentukan oleh jumlah gigi pada worm gear dan jumlah benang pada cacing.
Garing cacing banyak digunakan dalam berbagai aplikasi karena karakteristiknya yang unik.
Pengurangan gir tinggi: Gir cacing menawarkan rasio pengurangan gir yang tinggi, memungkinkan pengurangan kecepatan yang signifikan antara poros input dan output.Hal ini membuat mereka cocok untuk aplikasi di mana torsi tinggi dan output kecepatan rendah diperlukan.
Desain kompak: Sifat kompak dari gigi cacing membuat mereka ideal untuk aplikasi di mana ruang terbatas. susunan aksial mereka menghasilkan jejak yang lebih kecil dibandingkan dengan sistem gigi lainnya.
Fitur penguncian diri: Gir cacing memiliki fitur penguncian diri, yang berarti gigi cacing tidak dapat dengan mudah mendorong cacing.Karakteristik ini membuat gigi cacing berguna dalam aplikasi di mana mempertahankan posisi atau mencegah mengemudi mundur diperlukan.
Ketahanan beban kejut yang tinggi: Gir cacing mampu menangani beban kejut yang tinggi karena area kontak yang besar antara gigi cacing dan gigi gir cacing.Hal ini membuat mereka cocok untuk aplikasi tugas berat.
Parameter Kinerja Penggerak Swing Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Aplikasi
Girasi cacing adalah perangkat mekanis yang digunakan untuk menyediakan gerakan rotasi dalam berbagai aplikasi.yang bekerja sama untuk menghasilkan torsi dan mengontrol rotasi komponen yang didorongDesain unik dari gigi cacing memungkinkan rasio gigi tinggi dan kemampuan mengunci diri, membuat mereka cocok untuk beberapa aplikasi.Berikut ini adalah beberapa aplikasi umum dari drive giliran worm gear:
Sistem Pelacakan Surya: Girasi cacing drive berputar banyak digunakan dalam sistem pelacakan surya, seperti panel surya atau konsentrator surya.Penggerak ini memungkinkan panel surya atau cermin untuk melacak gerakan matahari, memaksimalkan penyerapan energi sepanjang hari. Fitur penguncian diri dari gigi cacing membantu mempertahankan posisi panel meskipun kekuatan eksternal dan beban angin.
Konstruksi dan Peralatan Berat: Gerbang gerak cacing menemukan aplikasi dalam mesin konstruksi dan peralatan berat.dimana mereka memfasilitasi rotasi boom atau jib yang lancar dan terkontrolRasio gigi yang tinggi dari gigi cacing memungkinkan posisi yang tepat dan mengangkat beban berat.
Mesin putar industri: Mesin putar mesin cacing digunakan dalam mesin putar industri, yang digunakan untuk memutar benda besar dan berat.dan sistem penanganan material di mana ada kebutuhan untuk memutar benda kerja atau produk untuk pemrosesan, pemeriksaan, atau transfer antara stasiun yang berbeda.
Robotika dan Otomatisasi: Girasi cacing memainkan peran penting dalam berbagai aplikasi robot.memungkinkan gerakan yang tepat dan terkontrolPenggerak ini juga digunakan dalam sistem conveyor otomatis, di mana mereka memfasilitasi pergerakan barang dan bahan di sepanjang jalur produksi.
Turbin Angin: Mesin penggerak roda cacing digunakan dalam sistem turbin angin. Mereka membantu dalam kontrol yaw, yaitu penyesuaian orientasi turbin untuk memaksimalkan penyerapan energi dari angin.Fitur penguncian diri gigi cacing memastikan bahwa turbin tetap selaras dengan arah angin.
Satellite Dish Antenna: Gerakan pemutar worm gear digunakan dalam antena piring satelit untuk pelacakan dan penentuan posisi.Mereka memungkinkan antena untuk melacak satelit dengan akurat dan mempertahankan koneksi yang stabil, bahkan ketika terkena faktor lingkungan seperti angin atau getaran.
Ini hanya beberapa contoh dari banyak aplikasi dari mesin putar worm gear.dan karakteristik mengunci sendiri membuat mereka cocok untuk berbagai industri di mana gerakan rotasi yang tepat dan transmisi torsi diperlukan.
