Detail produk:
|
| Kecepatan: | 0~1 Rpm | Aplikasi: | antena satelit |
|---|---|---|---|
| Motor: | Motor listrik, motor stepper | kelas IP: | IP66 |
| baut pemasangan: | 6 * M10 | Spesifikasi pemasangan:: | 80mm |
| lubang tengah: | 65mm | Perbandingan: | 31: 1 |
| Menyoroti: | Antena satelit slewing ring drive,Slewing Ring Drive 65mm,65mm solar tracker drive |
||

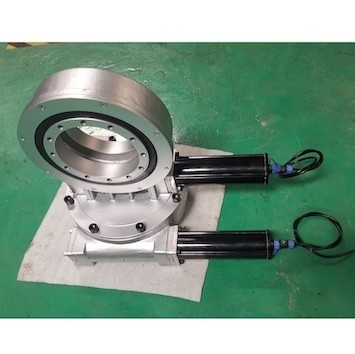

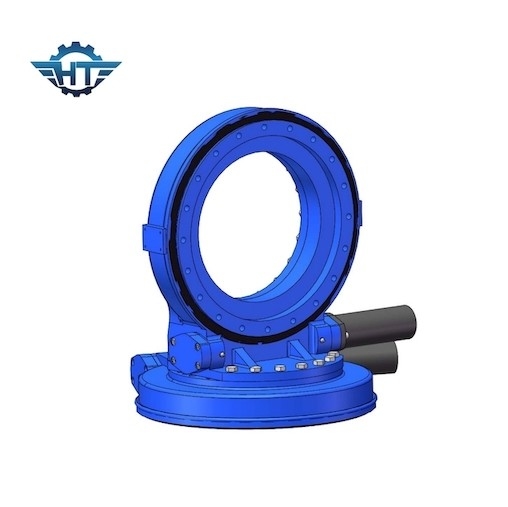

Dual Axis 3 Inches Slewing Drive Dengan Motor Planet 24VDC Untuk Antena Satelit
Deskripsi Produk
Drive slewing cacing dari Hangtuo Machinery memiliki unit penggerak slewing ultra-kompak dengan kepadatan daya yang sangat tinggi.Desain ini sangat cocok untuk mentransmisikan gaya dan torsi yang sangat tinggi di ruang instalasi yang terbatas.Penggerak cacing digunakan pada roda gigi kemudi untuk derek dan transmisi kendaraan berat, serta mesin konstruksi, kehutanan, dan pertanian.Untuk aplikasi khusus ini, kami terus menyempurnakan produk kami untuk memaksimalkan transfer torsi dan meminimalkan biaya perawatan.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) |
Beban Aksial (kN) |
Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Basis antena satelit tradisional adalah tetap, dan beberapa satelit yang sangat bersemangat memerlukan basis putar antena satelit yang dapat berputar pada waktunya untuk menggerakkan antena satelit agar berputar untuk mempertahankan penerimaan sinyal satelit yang berkelanjutan.Dengan memasang penggerak slewing di alas, alas dapat menjadi alas antena yang berputar, dan penggerak slewing kami juga dapat dilengkapi dengan motor yang dapat diatur kecepatannya, yang memungkinkan sistem untuk secara sewenang-wenang menyesuaikan kecepatan putaran dalam rentang kecepatan, yaitu bermanfaat untuk menangkap sinyal.
