Detail produk:
|
| Model: | SDE7" | Torsi keluaran: | 2000 Nm |
|---|---|---|---|
| Torsi Miring: | 7500 Nm | Memegang Torsi: | 13200 Nm |
| OEM: | Tersedia | Perbandingan gigi: | 57:1 |
| Fitur: | Instalasi Cepat | presisi: | 0~0.15° |
| Menyoroti: | 7 Inci Dual Axis Slew Drive,Panel PV Slew Drive Gearbox,Panel PV Solar Tracker Slew Drive |
||

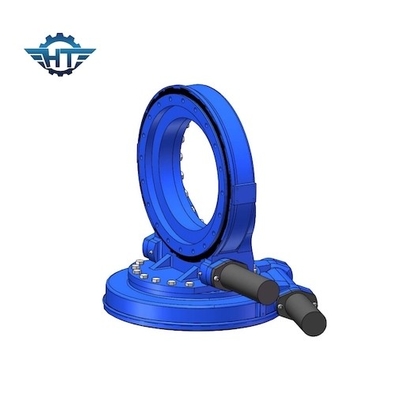

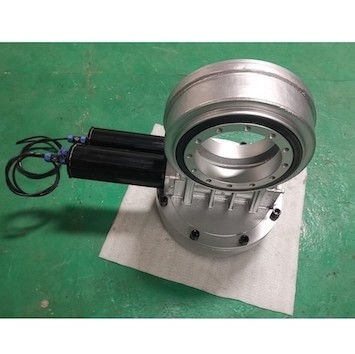

7 Inches Dual Axis Worm Gear Drive Gearbox Untuk Sistem Pelacakan Surya Panel PV
Deskripsi Gearbox Worm Gear Drive Ganda Sumbu:
7 inch 2 axis atau dual axis Solar Tracker dengan slewing drive akurasi hingga 0.1 derajat dan struktur belakang untuk 15 buah panel surya dimensi 0,99 mx 1,64 m dan berat masing-masing 20 kg max.Jadi bersama-sama hingga 30㎡ permukaan panel surya.Area panel fotovoltaik yang disarankan yang dapat dibawa oleh penggerak slewing lainnya adalah sebagai berikut:
| model penggerak slewing | meter persegi panel surya dapat menanggung (maks) |
| SD1 | 5 |
| SDE3 | 15 |
| SDE5 | 20 |
| SDE7 | 30 |
| SDE9 | 40 |
| SD12 | 50 |
| SDE17 | 60 |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Penerapan Rotary Drive dalam Sistem Pelacakan Fototermal
1. Sistem pelacakan piringan, pelacakan dua sumbu sebenarnya dapat dibagi menjadi dua jenis: horizontal dan elevasi.
2. Sistem fototermal tipe palung dapat dibagi menjadi tipe palung besar dan tipe palung kecil.Karena bukaan alur yang besar dan persyaratan kecepatan putaran yang cepat, silinder hidraulik saat ini lebih banyak digunakan untuk alur besar, tetapi ada juga proyek alur besar yang menggunakan reduksi.Untuk tipe bak kecil, terutama proyek tipe bak pemanas, panjang kolektor relatif pendek, yang sangat cocok untuk pemasangan dan penggunaan peredam putar vertikal seri VE.Karena desain dukungan dan peredam putar yang terintegrasi, pemasangan menjadi nyaman.Pada saat yang sama, desain struktural kompleks dari braket palung disederhanakan.
3. Proyek Fresnel mirip dengan mini-trough.
