Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Ukuran: | 3 sampai 25 inci | Jenis gigi:: | Gigi yang Dikeraskan |
| Jaminan: | 5 tahun | OEM: | Tersedia |
| Dukungan teknis: | Ya | Aplikasi: | Sistem Pelacakan Surya |
| Menyoroti: | OEM Slewing Drive Gearbox,Hardened Gear Slewing Drive Gearbox,Sistem CSP hydraulic slew drive |
||

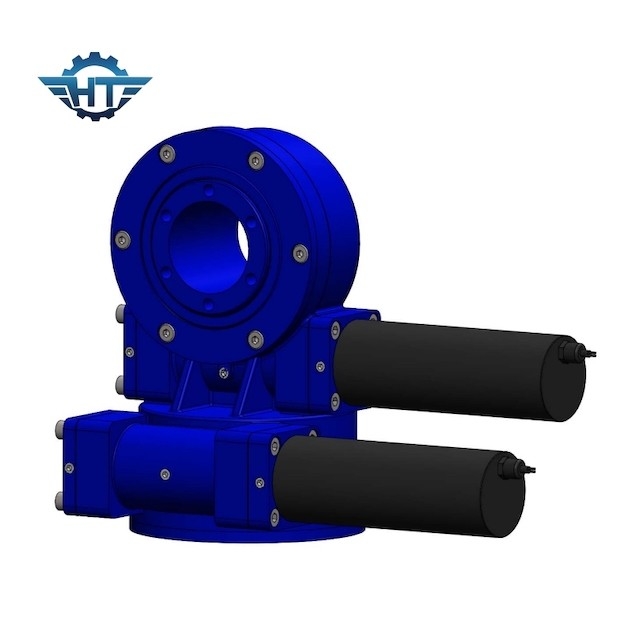

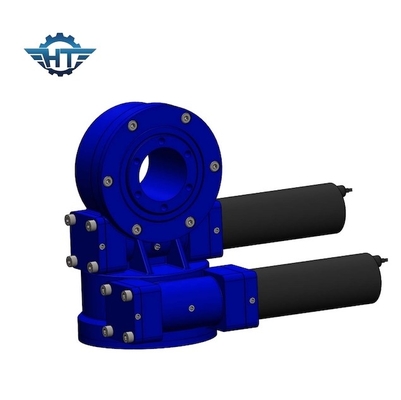

5 Inches Slewing Drive Gear Dengan Motor Listrik Untuk Duan Axis Solar Mounting System
Deskripsi Slewing Drive Gear
Untuk penggerak slewing, ada 10 ukuran berbeda yang tersedia dari 3" hingga 25" dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi dalam sistem PV seperti sistem pelacakan miring, sistem pelacakan tunggal datar, CPV, dan bidang pelacakan tenaga panas matahari.Drive slewing kami memiliki torsi keluaran dan torsi momen penahanan yang lebih tinggi, memiliki presisi pelacakan yang sangat baik, lapisan anti korosi dan penyegelan anti UV, kelas perlindungan IP66, dan banyak digunakan dalam sistem PV, CPV, CSP.
Kami memiliki sistem kontrol kualitas yang ketat di pabrik kami sendiri, kami telah lulus sertifikasi sistem mutu ISO9001-2008 dan memenuhi standar teknik & mesin negara kami.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
T&J
Bagaimana memilih ukuran drive slewing yang tepat?
Memilih ukuran drive slewing yang tepat untuk menghindari tidak hanya kinerja yang kurang atau kelebihan kinerja yang memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output toque yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah drive yang kami rekomendasikan dapat menanggung beban maksimal ketika datang angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP, dll
