Detail produk:
|
| Bahan: | 50Mn, 42CrMo, QT | Model: | sumbu ganda 7 inci |
|---|---|---|---|
| Memegang Torsi: | 13,5 kNm | Torsi Miring: | 13,2 kNm |
| Efisiensi: | 40% | Beban Aksial: | 34 kN |
| Beban Radial: | 58 kN | Warna: | seperti yang diminta |
| Menyoroti: | 800RPM Dual Axis Slew Drive,Dual Axis Slew Drive 24VDC,24VDC solar slew drive |
||

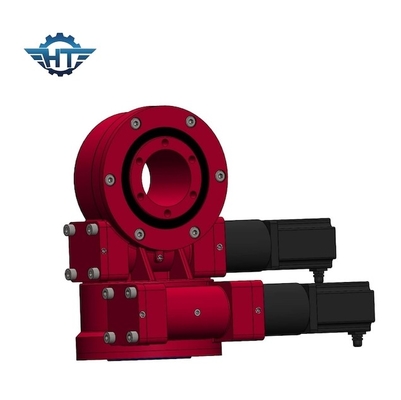

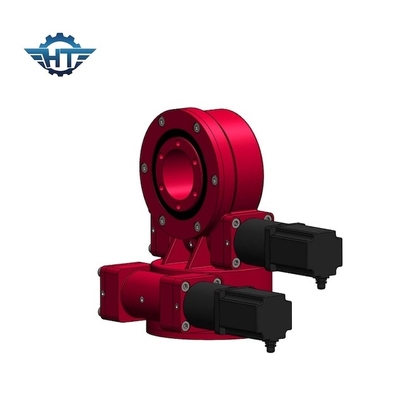

Worm And Worm Wheel SDE7 Dual Axis Slew Drive Dengan Planetary Gearbox Untuk Pelacak PV
Deskripsi Penggerak Slew Sumbu Ganda
Pelacak surya dapat dibagi menjadi pelacak sumbu tunggal dan pelacak sumbu ganda berdasarkan karakteristik mekanisnya.Karena sistem sumbu ganda dapat memperoleh pelacakan matahari yang optimal, sistem ini lebih populer di semua jenis teknologi surya terkonsentrasi PV, CPV, CSP.Kami memiliki motor hidrolik, motor listrik, motor stepper agar sesuai dengan drive slewing sesuai dengan kondisi kerjanya yang berbeda, parameter motor listrik adalah sebagai berikut:
| Data motorik | Data Gearbox Planet | ||
| Tegangan Terukur | 24VDC | Perbandingan | 398: 1 |
| Nilai Saat Ini | 1.3A | Torsi Keluaran | 43Nm |
| Nilai Kecepatan | 800Rpm | Kecepatan Keluaran | 2Rpm |
| Tingkat Terlindungi | IP55/65/66 | Kebisingan | <60db |
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
T&J
Apa yang dimaksud dengan parameter dalam gambar teknik?
Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Self-locking: Hanya ketika dimuat, slewing drive tidak dapat memutar balik dan dengan demikian disebut self-locking.
