| Brand Name: | HT |
| Model Number: | SD1" |
| MOQ: | 1 buah |
| harga: | USD 100~1600/ pc |
| Delivery Time: | 15~45 Hari |
| Payment Terms: | L/C, T/T, Western Union |

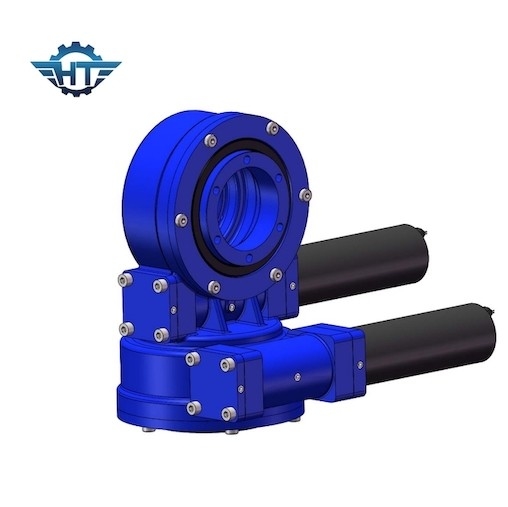

Worm Dan Gear Dual Axis Slew Drive, Serangan Balik Kecil Untuk Aplikasi Presisi
Deskripsi Worm Dan Gear Dual Axis Slew Drive
Penggerak slewing dari konstruksi roda gigi cacing dapat digunakan untuk berbagai solusi untuk aplikasi kemudi dan putar.Kami menyediakan produk penggerak slewing sesuai dengan kebutuhan Anda dan juga dapat memberi Anda solusi sistem yang disesuaikan.
Perangkat penggerak slewing memiliki fungsi penguncian otomatis terbalik, yang sangat meningkatkan stabilitas dan faktor keamanan operasi.Selain itu, cacing adalah cacing toroidal pembungkus sekunder, yang memiliki lebih banyak kontak dengan roda gigi, yang meningkatkan kekuatan dan stabilitas seluruh mesin.Produk dirancang untuk membawa beban berat dan menahan kekuatan tinggi tanpa putus.Kami dapat menyediakan laporan torsi dan laporan uji umur 30 tahun sesuai dengan kebutuhan pelanggan.
Parameter Kinerja Drive Slewing Model SDE
| Parameter Kinerja Model SDE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) |
Torsi Miring (kN.m) |
Memegang Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 705kg |
Aplikasi
Bidang aplikasi penggerak slewing roda gigi cacing sering digunakan dalam kasus dua poros terhuyung-huyung, rasio transmisi besar, daya penggerak kecil atau operasi terputus-putus.Penggerak slewing dapat diterapkan pada mesin induk yang melakukan gerak melingkar, seperti meja putar crane, mesin berputar, dan beberapa mesin yang bekerja melingkar.Setelah produk dimasukkan ke dalam produksi, dapat digunakan secara luas di bidang mesin konstruksi, seperti kendaraan kerja udara, truk derek dan bidang energi baru, seperti pembangkit listrik fotovoltaik surya, tenaga angin dan pembangkit listrik sistem panas matahari.Ada bidang lain seperti otomatisasi, manufaktur alat mesin, komunikasi ruang angkasa, dll, dan potensi pasar produk sangat besar.
