Detail produk:
|
| Model: | VE7 | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Pemasangan | Nilai Torsi Keluaran: | 7344 Nm |
| Memegang Torsi: | 60000 Nm | Torsi Miring: | 10000 Nm |
| Efisiensi: | 40% | Warna standar: | RAL 9006 |
| Menyoroti: | VE7 Vertikal Electric Slew Drive,Electric Slew Drive 10000 Nm,10000 Nm motor slew drive |
||

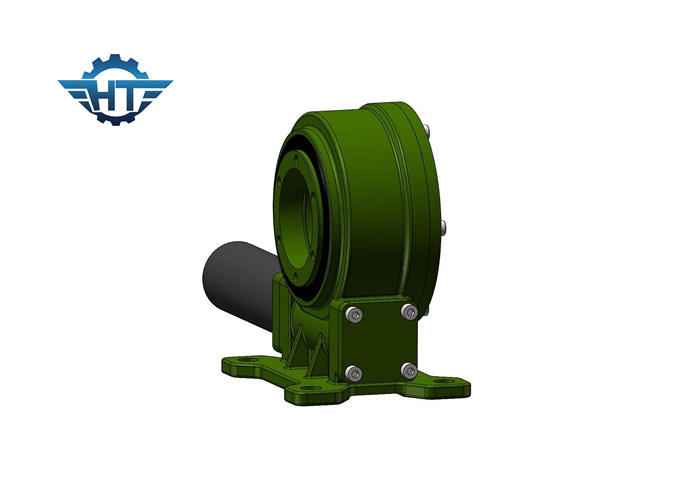

VE7 Vertikal Worm Gear Slew Drive Dengan Motor Gear Listrik 24VDC Untuk Pelacak Surya
Deskripsi Drive Worm Gear Slewing
Unit penggerak slewing roda gigi cacing adalah unit yang dibangun secara kompak yang terdiri dari roda gigi slewing, alas dan cacing.Unit ini membawa keunggulan slewing gear dan worm menjadi satu kesatuan.
Drive slew vertikal sumbu tunggal dipasang secara vertikal, dirancang khusus untuk sistem pelacakan surya sumbu tunggal datar yang memerlukan pelacakan ke arah matahari untuk timur ke barat.Rotasi yang tepat dari penggerak slew vertikal memungkinkan mekanisme untuk melacak dengan sempurna.Drive slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Layanan yang Disesuaikan
Pasir akan masuk ke peralatan dengan ekstrusi, dan produk dengan kinerja penyegelan yang buruk akan dengan mudah memasukkan pasir.Oleh karena itu, untuk kondisi kerja yang keras, seperti lebih sedikit hujan dan badai pasir yang lebat, produk kami akan mengadopsi beberapa segel, dan selain segel biasa, segel mekanis akan ditambahkan.
Selain itu, dalam hal suhu rendah dan perbedaan suhu yang besar antara siang dan malam, perbedaan suhu yang besar antara siang dan malam akan menyebabkan udara mengembun dan mengembunkan tetesan air pada malam hari setelah dipanaskan dan diekspansi.Dalam hal ini, pembengkakan produk juga dipertimbangkan selain kekencangannya.Oleh karena itu, langkah-langkah harus diambil dalam desain dan proses manufaktur untuk menghindari karat.
Di beberapa tempat, suhu bisa mencapai minus 40 derajat Celcius saat suhu rendah, dan suhu ekstrem di suhu tinggi bisa mencapai sekitar 50 derajat Celcius di atas nol (saat ini, suhu pengoperasian peredam lebih tinggi).Agar peredam tetap berjalan normal, terutama dalam kondisi dingin yang parah, pelumasan harus dijamin.Oleh karena itu, minyak pelumas dengan teknologi wide temperature umumnya dapat beradaptasi dengan suhu rendah minus 40 sampai minus 60 derajat Celcius, dan dapat menahan suhu tinggi minus 80 derajat Celcius atau bahkan lebih dari 100 derajat Celcius.
Radiasi sinar matahari dapat memiliki efek tertentu pada produk, seperti penuaan karet.Masalah ini dapat diatasi dengan menggunakan mechanical seal untuk menghindari komponen inti terkena sinar matahari dalam waktu lama.
