Detail produk:
|
| Model: | 14 inci | Memegang Torsi: | 54200 Nm |
|---|---|---|---|
| Torsi Miring: | 68000 Nm | Torsi keluaran: | 6550 Nm |
| Beban Aksial: | 680 kN | Beban Radikal: | 230 kN |
| sertifikat: | ISO9001, CE | Dilukis: | Tersedia |
| Jaminan: | 5 tahun | Kunci diri: | Ya |
| Menyoroti: | CE Electric Slew Drive,Electric Slew Drive 680kN,680kN worm gear slewing ring |
||

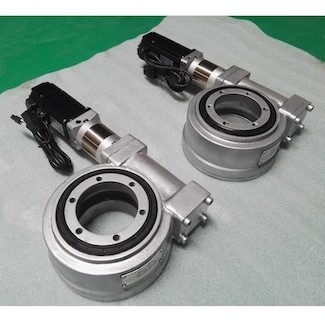

Worm Gear Slew Drive Didorong Oleh Motor Listrik Dan Gear Box Untuk Sistem Pelacakan Surya
Deskripsi Produk
Drive Slewing, juga disebut bantalan cincin slewing, adalah jenis produk yang mampu menahan beban aksial besar dengan kecepatan sangat rendah.Dan tergantung jenisnya juga cocok untuk menyerap momen miring.Cincin slewing tersedia dalam model industri, di mana cincin terbuat dari baja tempa dan track bola yang diperkeras juga diimplementasikan.Seiring dengan kemajuan teknologi, semakin banyak penggerak slewing yang menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke dalam roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.

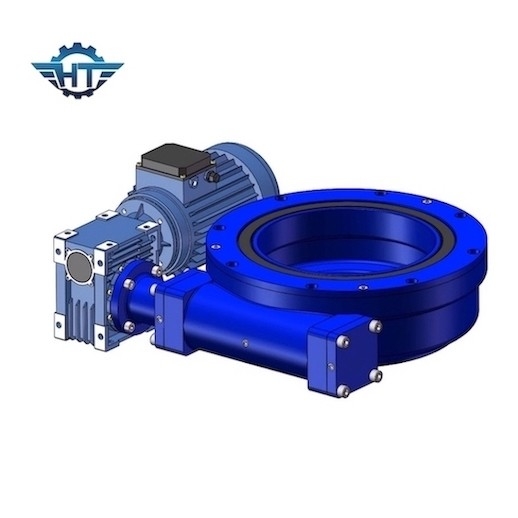

Penggerak slewing ini menggunakan teknologi worm standar dimana worm berada pada posisi horizontal.Rasio kecepatan poros tergantung pada hubungan antara jumlah ulir pada cacing dan jumlah gigi pada roda gigi cacing atau gear.Mereka adalah produk standar untuk industri tertentu seperti industri surya dan aplikasi seluler seperti ekskavator.Cacing ditenagai oleh motor listrik atau motor hidrolik, dikombinasikan dengan kotak roda gigi planetary tambahan, kotak roda gigi cacing, dll.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Penerapan Drive Slew
Dengan akurasi rotasi dan torsi yang sangat baik, slewing kami memainkan peran penting dalam bidang kecerdasan buatan, seperti robot, toko semprotan bebas debu, lengan robot, dll. Kami telah mengembangkan dan merancang banyak solusi desain yang dipersonalisasi, Solusi rotasi lengkap adalah diberikan dalam kombinasi dengan kondisi operasi tertentu.
Slewing kami digunakan baik pada alat berat, seperti kendaraan lapis baja, dan pada peralatan optik sensitif.Mereka dicirikan oleh ketahanan, presisi, dan keandalan.
Slewing kami digunakan dalam industri mesin konstruksi, dan telah diterima dengan baik oleh pelanggan di dalam dan luar negeri.Bantalan slewing mesin konstruksi adalah basis transmisi gaya khusus dalam mesin konstruksi yang secara bersamaan menanggung gaya aksial, momen guling, gaya radial dan membutuhkan dua bagian untuk berputar relatif satu sama lain.Aplikasi bantalan slewing dalam industri permesinan lebih umum, seperti: mesin pengangkat dan pembongkaran, mesin pertambangan, mesin pelabuhan, dll.
