Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | saya inci |
|---|---|---|---|
| Perbandingan gigi: | 32: 1 | Nilai Torsi Keluaran: | 400 Nm |
| Memegang Torsi: | 1800 Nm | Torsi Miring: | 1000Nm |
| Efisiensi: | 40% | Proteksi karat: | C4, C5 |
| Menyoroti: | SE1 hydraulic Electric Slew Drive,Electric Slew Drive IP66,IP66 hydraulic slew Drive |
||

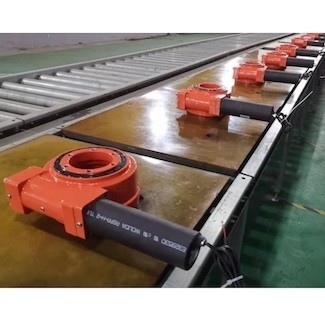

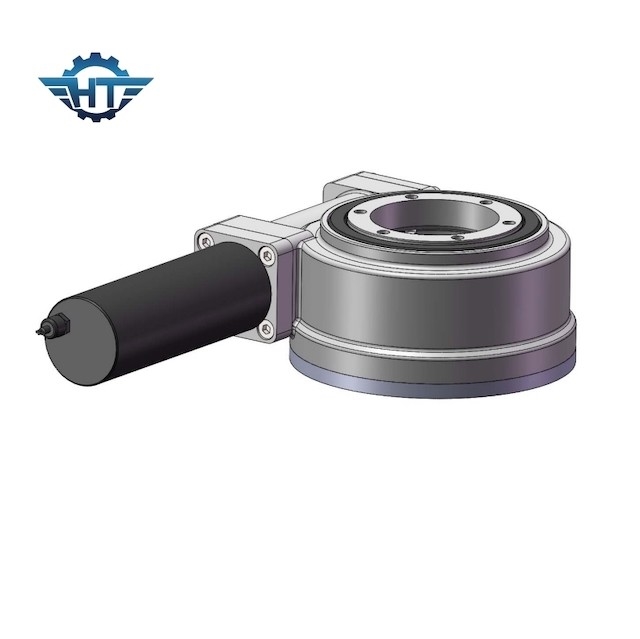

SE1 Worm Gear Slew Drive, IP66 Untuk Stasiun Pelacakan Fotovoltaik Cenderung Tunggal
Deskripsi SE1 Worm Gear Slew Drive
Jenis gigi: gigi heliks
Beban bantalan: beban ringan
Jenis penggerak: Penggerak motor
Diameter pusat putar: 40mm
Modul: 5
Jumlah poros cacing: 1
Rasio Gigi: 32: 1
Efisiensi: 40%
Roda gigi yang mengunci sendiri: YA
Berat: 6 kg
Slewing drive secara luas diterapkan dalam sistem pelacakan sumbu tunggal horizontal, sistem pelacakan tunggal miring dan sistem pelacakan surya PV sumbu ganda, sistem menara surya heliostat, pembangkit listrik terkonsentrasi palung parabola, pelacak piringan surya dan sistem termal fresnel linier, serta derek laut, angkat derek, ambil kayu, peralatan pertambangan, peralatan pemotong, platform kerja udara, derek truk, rig pengeboran, meja putar, jalur otomatisasi dan sebagainya.
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Catatan: Untuk dimensi dan parameter yang lebih detail, lihat gambar penjualan kami.
Aplikasi
Untuk meningkatkan efisiensi konversi sel surya, metode pelacakan matahari secara otomatis biasanya diadopsi, sehingga panel surya menghadap matahari.Menurut penentuan, di bawah kondisi lingkungan yang sama, pembangkit listrik dari sistem pembangkit listrik fotovoltaik surya pelacakan otomatis serba sekitar 35% lebih tinggi daripada sistem pembangkit listrik fotovoltaik surya tetap.Khusus untuk sistem yang menggunakan modul sel surya silikon monokristalin, karena harganya yang mahal, diharapkan dapat memperoleh radiasi matahari sebanyak-banyaknya, dan pelacakan matahari dapat dipertimbangkan.
Ada tiga jenis metode pelacakan susunan sel surya: pelacakan sumbu tunggal datar, pelacakan sumbu tunggal miring, dan pelacakan sumbu ganda.Courseware ini memperkenalkan pelacakan sumbu tunggal.
