Detail produk:
|
| Jenis: | Penggerak Slewing 12 Inci | Bahan: | 42CrMo atau 50Mn |
|---|---|---|---|
| Jaminan: | 5 ~ 10 Tahun | Ukuran: | 3"~25" |
| Aplikasi: | Energi Surya yang Dapat Disesuaikan | Warna: | Pelanggan diperlukan |
| Motor: | AC, DC, Hidrolik | Situs Instalasi: | lapangan terbuka |
| Fitur: | Aman, mengunci sendiri | kelas IP: | IP66 |
| Menyoroti: | jam pasir Worm Gear Drive,Worm Gear Drive 42CrMo,drive slewing roda gigi cacing 42CrMo |
||

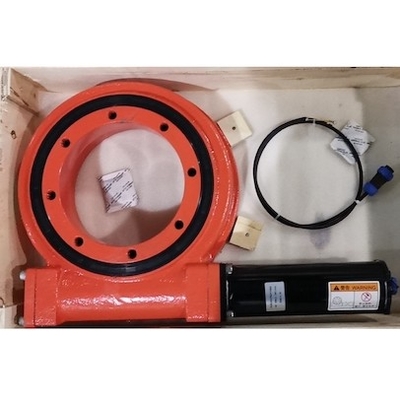

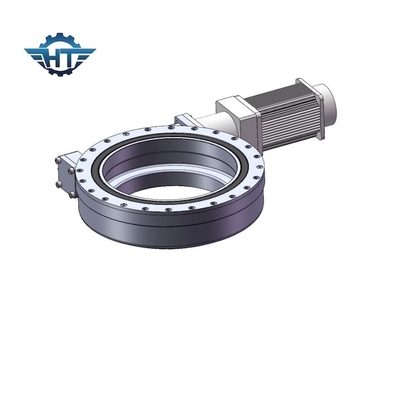

SE12 Worm Gear Drive Dengan Hourglass Worm Untuk Sistem Pelacakan Energi Surya yang Dapat Disesuaikan
Deskripsi Penggerak Roda Gigi Cacing
Unit slewing sumbu tunggal digunakan dalam pelacakan surya dan berbagai bidang industri dan manufaktur, menghadirkan keandalan yang presisi.Penggerak ayun kami memiliki konstruksi cacing toroidal yang memungkinkan kontak gigi maksimum, kekuatan yang lebih tinggi, dan torsi keluaran.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
1) Kemiringan optimal tetap
Di lintang rendah, peningkatan pembangkit listrik minimal karena kemiringan optimal yang lebih rendah (seperti pada 8°, hampir tidak ada peningkatan);Di lintang tinggi, kemiringan optimal besar dan jumlah listrik yang dihasilkan secara signifikan lebih tinggi (misalnya, sekitar 25% pada 50 °)
2) Sumbu tunggal datar
Ini melacak perubahan sudut datang dalam satu hari matahari, dan laju peningkatan pembangkit listrik di lintang rendah secara signifikan lebih baik daripada di lintang tinggi.Secara umum diyakini bahwa pelacakan sumbu tunggal datar lebih cocok untuk penggunaan garis lintang kurang dari 30°.
3) Sumbu tunggal miring
Ini lebih cocok untuk dataran tinggi.
4) pelacakan sumbu ganda
Pendekatan ini jelas yang tertinggi dalam peningkatan pembangkit listrik karena pelacakan perubahan sudut datang matahari dalam sehari dan dalam setahun.
5) Tetap dapat disesuaikan
Jenis ini didasarkan pada perubahan sudut datang dalam satu tahun matahari untuk menyesuaikan kemiringan braket, sehingga mencapai peningkatan pembangkit listrik
Perbedaan paling mendasar antara metode pemasangan yang berbeda adalah perbedaan pembangkit listrik yang mereka bawa.Tentu akan ada perbedaan biaya investasi awal dan biaya perawatan operasional.
Pereduksi planet ideal untuk aplikasi yang membutuhkan torsi tinggi dalam paket kecil dan poros keluaran dengan penyelarasan koaksial
