Detail produk:
|
| Model: | akurasi tinggi 3 inci | Perbandingan gigi: | 31: 1 |
|---|---|---|---|
| Efisiensi: | 40% | presisi: | 0,05 Derajat |
| Motor: | Listrik, nema, motor servo | Metode penginstalan: | Terpasang Vertikal |
| Aplikasi: | Reflektor Parabola Terkonsentrasi | Warna: | seperti yang diminta |
| Menyoroti: | Reflektor Parabola Electric Slew Drive,0.05 degree Electric Slew Drive,05 derajat Electric Slew Drive |
||

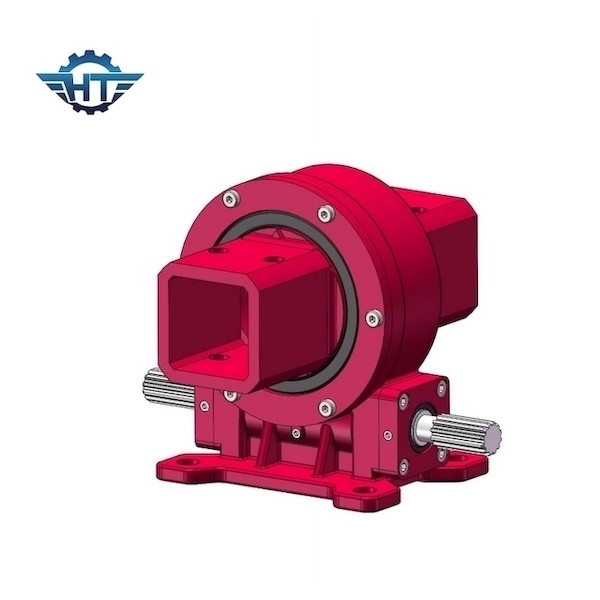

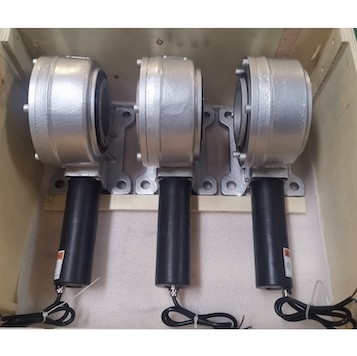

Drive Slewing Surya Presisi Tinggi 3 Inci Untuk Reflektor Parabola Terkonsentrasi
Deskripsi Penggerak Slewing Presisi Tinggi
Penggerak slewing vertikal 5 inci dengan presisi tinggi dapat diterapkan di pembangkit listrik parabola melalui (PTPP).Ini adalah semacam pembangkit listrik termal yang dikembangkan yang dapat menghasilkan listrik dengan mengumpulkan panas matahari ke cairan suhu tinggi.
Parabola melalui pembangkit listrik terdiri dari: reflektor parabola (cermin), tabung penerima, struktur pendukung logam, sistem pelacakan yang mencakup penggerak slewing, sensor, dan kontrol.Slewing drive adalah bagian inti dari unit pelacakan.
Parameter Kinerja VE5
| Model: | penggerak slewing vertikal 5 inci |
| Nilai Torsi Keluaran: | 962 Nm |
| torsi miring: | 5000 Nm |
| Beban Aksial: | 16 kN |
| Beban Radial: | 27 kN |
| Memegang Torsi: | 30 kNm |
| Efisiensi: | 40% |
| presisi: | 0,15 ° |
| Mengunci sendiri: | Ya |
| Bobot: | 18 kg |
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 251 kg |
Aplikasi
Sistem Fresnel CSP
Sistem fototermal Fresnel melalui unit pelacakan dalam sistem, yang mencakup perangkat penggerak putar sebagai inti dari unit pelacakan, dan cermin dan kolektor linier ditempatkan di arah utara-selatan.mendapatkan panas matahari yang maksimal.
