Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | seri horizontal |
| Aplikasi: | Pelacak Surya | Layanan OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Sopir: | motor langkah |
| Menyoroti: | Sun Tracking Solar Slewing Drive,Solar Slewing Drive Horizontal 24V,Horizontal 24V solar tracker drive |
||

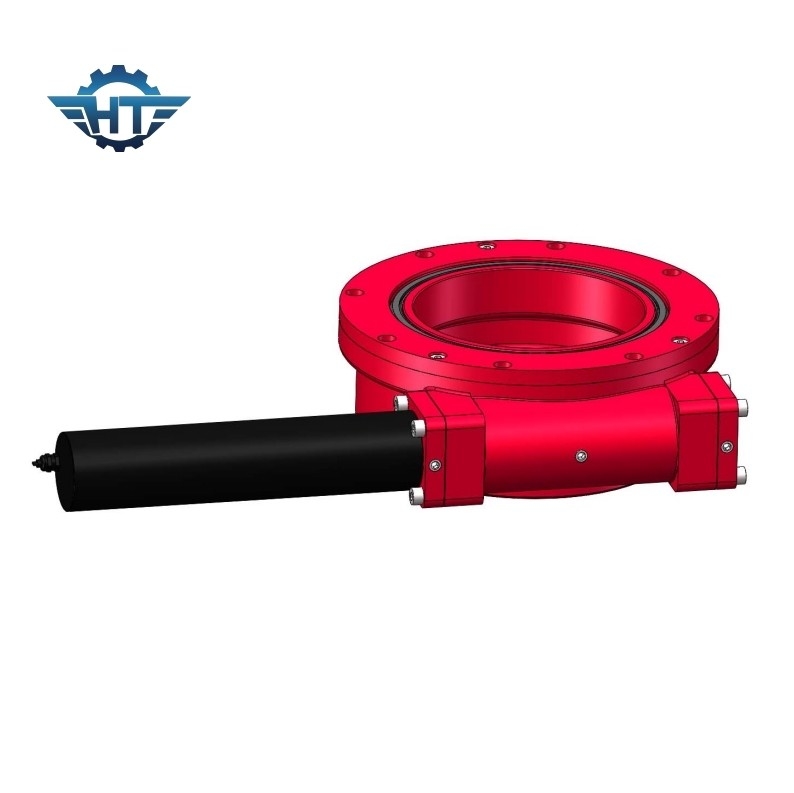

FlatTracking Sun Solar Slewing Drive Dengan Motor Stepper 24V Dan Encoder Untuk Pelacak Surya
Pelacakan Sun Solar Slewing Drive
Drive slewing pelacakan matahari adalah bagian inti dalam memutar sistem pelacakan sumbu tunggal miring yang merupakan produk hemat biaya yang terutama dikembangkan dan dirancang untuk pembangunan pembangkit listrik skala besar, dan banyak digunakan di garis lintang menengah dan rendah.
Sistem hanya membutuhkan seluruh array dapat dilacak secara otomatis dengan menggunakan satu set penggerak dan pengontrol slewing.Struktur linkage yang unik dan penggerak slewing bebas perawatan dapat menjadikannya stabilitas sistem yang andal dan andal, tingkat kegagalan yang rendah, dan biaya perawatan yang rendah.Dibandingkan dengan braket pemasangan tetap tradisional, ini dapat meningkatkan pembangkit listrik tahunan sekitar 30%, yang merupakan sistem pembangkit listrik skala besar.
Ideal untuk pembangunan stasiun.
Fitur Utama
1. Sudut dan jangkauan putar tak terbatas
2. Menyediakan transmisi daya dan torsi yang paling efisien yang memungkinkan
3. Perumahan yang benar-benar tertutup dan tertutup tahan terhadap lingkungan yang keras dan meningkatkan keamanan
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Tunggal miring datar
"Flat miring tunggal", atau "uniaksial datar dengan kemiringan" adalah produk dari kombinasi dua mode di atas.Faktanya, single miring datar harus termasuk dalam kategori sumbu tunggal datar, sumbu rotasinya horizontal, dan seluruh sistem pelacakannya dapat mengikuti sistem sumbu tunggal datar.Perbedaannya adalah setiap komponen pada sumbu rotasinya memiliki kemiringan tertentu ke arah selatan.
Sumbu tunggal miring:
Kemiringan uniaksial memiliki kemiringan tertentu ke selatan, sehingga situasi ini lebih baik daripada uniaksial datar.Tetapi uniaksial miring juga memiliki keterbatasannya sendiri.Karena kemiringan ke selatan, tumpuan uniaksial miring menjadi lebih tinggi dan lebih tinggi dari tanah di sisi utara saat sumbu rotasi tumbuh, dan karena kolom belakang tidak dapat dibuat terlalu tinggi, sumbu rotasi uniaksial miring dibatasi.Itu tidak dapat dibuat menjadi poros panjang selama poros tunggal, tetapi hanya dapat berdiri sendiri satu per satu, yang meningkatkan biayanya dan, tentu saja, meningkatkan ruang lantai.
Sumbu Tunggal Datar
Braket pelacakan uniaksial datar dapat secara signifikan meningkatkan pembangkit listrik dengan melacak lintasan matahari di arah timur-barat, tetapi uniaksial datar juga memiliki kelemahan.Karena tumpuan uniaksial datar tidak memiliki kemiringan ke selatan, kemampuan menerima radiasinya buruk ketika sudut ketinggian matahari rendah, yang terutama terlihat di lintang tinggi.Ada penurunan, terutama di musim dingin, dan pembangkit listrik bahkan lebih rendah dari pada tunggangan tetap.
