Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Kunci diri: | Ya |
|---|---|---|---|
| Torsi Miring: | 54,4 kNm | Memegang Torsi: | 40,5 kNm |
| Aplikasi: | Bangau | Situs Instalasi: | Sistem Pelacakan Matahari |

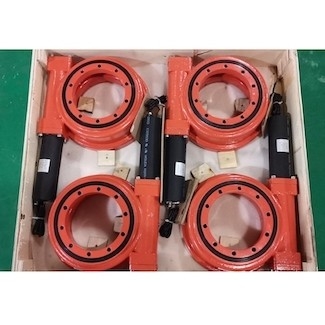

| Kemasan: | Kayu lapis | Motor: | Motor AC |
| Menyoroti: | IP66 SE12 Worm Gear Slew Drive,Slew Drive Gearbox Kecepatan Rendah 50Mn,IP66 SE12 Solar Tracker Slew Drive |
||

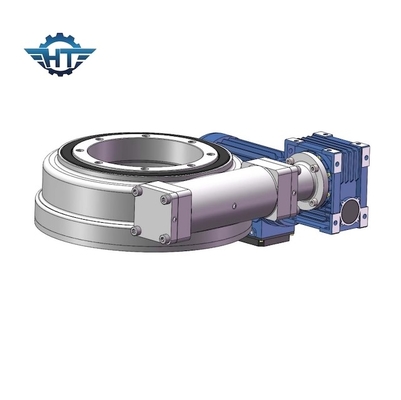

IP66 SE12 Slew Drive Gearbox Dengan Akurasi Tinggi Dan Kecepatan Rendah Untuk Pelacak Panel Surya
IP66 Self Locking Slewing Drive
Slewing drive (peredam slewing) inilah yang sering kita sebut dengan kombinasi slewing bearing dan worm.Ini adalah jenis produk baru, biasanya terdiri dari cacing, bantalan slewing, perumahan, motor dan bagian lainnya.Karena komponen inti mengadopsi bantalan slewing, ia dapat menahan gaya aksial, gaya radial, dan momen guling pada saat yang bersamaan.Dibandingkan dengan produk rotari tradisional, penggerak rotari (peredam putar) memiliki karakteristik pemasangan yang sederhana, perawatan yang mudah, dan ruang pemasangan yang lebih hemat.Produk ini dapat digunakan secara luas di mesin konstruksi dan bidang energi baru seperti truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, kendaraan kerja udara, dan sistem pembangkit tenaga surya untuk patroli matahari.
Keuntungan
Pabrikan bantalan slewing menjelaskan bahwa ia memiliki keuntungan nyata sebagai berikut:
Penggerak slewing dapat menahan gaya aksial, gaya radial dan momen tip pada saat yang bersamaan karena komponen inti mengadopsi bantalan slewing.Pasangan penggerak putar mudah dipasang, mudah dirawat, dan lebih menghemat ruang pemasangan.
Secara struktural, permukaan gigi yang menyatu dari penggerak putar berada dalam kontak garis, yang sangat meningkatkan daya dukung.Transmisinya halus dan noisenya kecil.
Dalam aplikasi praktis, integrasi tinggi perangkat penggerak putar membuat pengguna tidak perlu membeli dan memproses setiap komponen perangkat putar satu per satu, dan sampai batas tertentu, juga mengurangi proses persiapan di awal produksi produk. , sehingga sangat meningkatkan produktivitas tenaga kerja.
Roda gigi cacing dan penggerak cacing memiliki karakteristik penguncian otomatis terbalik, yang dapat mewujudkan penguncian otomatis terbalik, yaitu, hanya roda gigi cacing yang dapat digerakkan oleh cacing, tetapi cacing tidak dapat digerakkan oleh roda gigi cacing.Seperti mekanisme cacing self-locking yang digunakan dalam mesin beratnya, self-locking terbaliknya dapat berperan dalam perlindungan keselamatan.Fitur ini membuat perangkat penggerak slewing banyak digunakan dalam pengangkatan, pekerjaan udara, dan peralatan lainnya.Sambil meningkatkan kandungan teknologi mesin utama, itu juga sangat meningkatkan stabilitas operasi dan faktor keamanan mesin utama.Ini adalah perwujudan penting dari aplikasi konstruksi yang aman dari peralatan mekanis.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Bantalan cincin slewing dapat digunakan untuk berbagai aplikasi.Area penyebaran berkisar dari ekskavator dan derek, penambangan terbuka dan turbin angin, hingga antena.Bidang aplikasi lainnya termasuk teknik dan sistem pelacakan surya.
